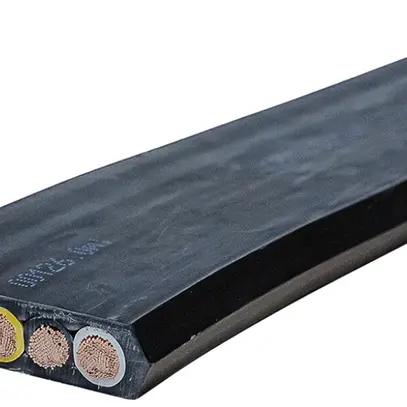

Cavo piatto Woertz, 0.6/1.0 kV, 5×25 mm², senza alogeni, FR/LSZH, nero, 3LNPE, classe di reazione al fuoco B2ca s1a d0 a1, resistente ai raggi UV e alle intemperie
| forma | piatto |
| peso | 1654 kg |
| colore del rivestimento | nero |
| materiale del rivestimento | poliolefine |
| materiale isolante del conduttore | poliolefine |
| con conduttore di protezione | Si |
| tensione nominale U0 | 1000 V |
| tensione nominale U | 600 V |
| numero di fili | 5 |
| Si | |
| superficie del conduttore | grezzo |
| altezza della linea circa | 11.6 mm |
| larghezza della linea circa | 48.5 mm |
| resistente all’olio secondo EN 60811-404 | No |
| geometria di cavo | piatto |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa | 72 mm |
| classe di sviluppo di acidità secondo EN 13501-6 | a1 |
| classe di gocciolamento/particelle incandescenti secondo EN 13501-6 | d0 |
| classe di sviluppo di fumo secondo EN 13501-6 | s1a |
| reazione al fuoco secondo EN 13501-6: classe | B2ca |
| senza alogeni secondo EN 60754-1/2 | Si |
| classe del conduttore | cl.5 = a filo sottile |
| materiale del conduttore | rame |
| forma del conduttore | tondo |
| resistente alla fiamma | secondo IEC/EN 60332-1-2 |
| marcatura filo | colore |
| sezione nominale del conduttore | 25 mm² |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento | 72 mm |
| raggio di curvatura min. consentito, utilizzo flessibile con guida | 72 mm |
| organo portante | senza |
| schermatura su ritorcitura | senza |
| schermatura tramite elemento ritorto | senza |
| elemento ritorto | no |
| temperatura esterna cavo ammiss., posa fissa | -25 - 90 °C |
| temperatura esterna cavo ammiss., in movimento | 5 - 90 °C |
