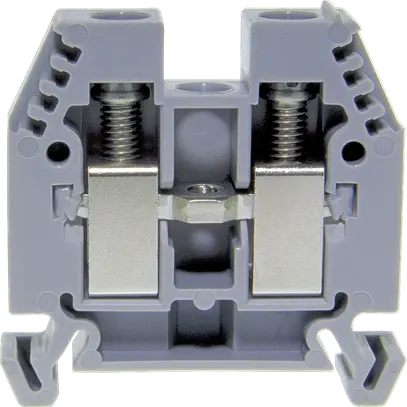

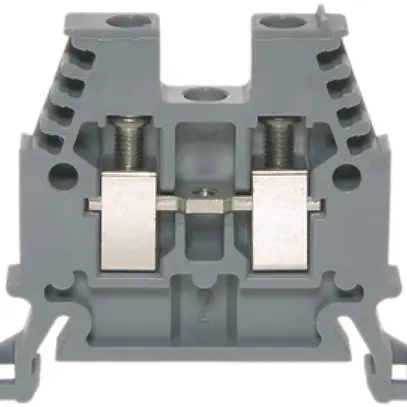

Morsetto di passaggio componibile Woertz Ex, sezione conduttore collegabile unifilare 6…16 mm², corrente nominale In 76 A, tensione nominale 1000 V, tipo di collegamento elettrico 1 raccordo a vite, tipo di collegamento elettrico 2 raccordo a vite, numero di punti di fissaggio per ogni piano 2, numero di piani 1, modo di montaggio guida DIN 35 mm, colore grigio, materiale del corpo isolante materiale termoplastico, temperatura d’esercizio -60…105 °C, classe di infiammabilità del materiale isolante secondo UL94 V2, piastra di chiusura necessaria, versione antideflagrante approvata Ex e, larghezza 11 mm, altezza 42 mm, profondità 45 mm, viti in acciaio inox (A2), marcatura a 4 cifre su entrambi i lati, a testa svasata per i collegamenti trasversali
| lunghezza | 42 mm |
| larghezza | 11 mm |
| colore | grigio |
| altezza | 42 mm |
| modo di montaggio | guida DIN 35 mm |
| profondità | 45 mm |
| temperatura d’esercizio | -60 - 105 °C |
| classe di infiammabilità del materiale isolante secondo UL 94 | V2 |
| tensione nominale | 1 kV |
| corrente nominale In | 76 A |
| materiale del corpo isolante | materiale termoplastico |
| sezione conduttore collegabile multifilare | 6 - 16 mm² |
| sezione conduttore collegabile unifilare | 6 - 16 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità | 6 - 16 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità | 6 - 16 mm² |
| numero di piani | 1 |
| larghezza/dimensione modulare | 11 mm |
| versione antideflagrante approvata Ex e | Si |
| tipo di collegamento elettrico 2 | raccordo a vite |
| tipo di collegamento elettrico 1 | raccordo a vite |
| piastra di chiusura necessaria | Si |
| posizione di collegamento | laterale |
| 45 | |
| piani interni esclusi con ponte | No |
| numero di punti di fissaggio per ogni piano | 2 |
