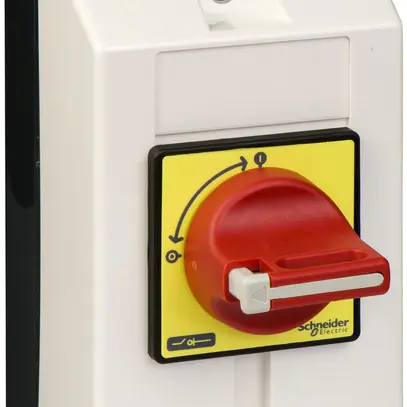

Interrupteur général arrêt d'urgence AP Schneider Electric Vario, version interrupteur principal, version dispositif d'arrêt d'urgence, nombre d'interrupteurs 1, tension de service nominale de mesure Ue max. à AC 690 V, tension de service assignée 690 V, courant permanent assigné Iu 20 A, courant permanent assigné à AC-23, 400 V 57 A, courant permanent assigné à C-21, 400 V 20 A, puissance de service assignée à AC-3, 400 V 5.5 kW, résistance aux courant assigné de courte durée Icw 0.3 kA, puissance de service assignée à AC-23, 400V 7.5 kW, capacité de coupure à 400 V 11 kW, courant de court-circuit assigné conditionnel Iq 10 kA, nombre de pôles 3, couleur de l'élément d'actionnement rouge, type d'élément d'actionnement bouton rotatif, verrouillable, mode de raccordement de circuit principal raccordement à vis, indice de protection côté frontal IP65, largeur 90 mm, hauteur 146 mm, profondeur 131 mm, avec plaque frontale jaune, verrouillable avec des cadenas (cadenas non fournis), contient un corps d'interrupteur Vario V0 à 3 pôles avec 2 extensions possibles pour des modules supplémentaires, boîtier en saillie avec fixation par vis, 2 pré-impressions pour presse-étoupes en haut et en bas, couvercle plombable, CEI 60947-4-1, conforme à Green Premium
| verrouillable | Oui |
| convient pour fixation au sol | Oui |
| nombre de pôles | 3 |
| indice de protection (IP), côté frontal | IP65 |
| tension de service nominale de mesure Ue max. à AC | 690 V |
| approprié pour nappe | Non |
| approprié pour montage dans distributeur | Non |
| type de construction d'appareil | appareil complet dans boîtier |
| type d'élément d'actionnement | bouton rotatif |
| courant permanent assigné Iu | 20 A |
| mode de raccordement de circuit principal | raccordement à vis |
| puissance de service assignée à AC-3, 400 V | 7.5 kW |
| courant de court-circuit assigné conditionnel Iq | 10 kA |
| commande par moteur en option | Non |
| puissance de service assignée à AC-23, 400V | 7.5 kW |
| version interrupteur de sécurité | Non |
| version interrupteur principal | Oui |
| version dispositif d'arrêt d'urgence | Oui |
| commande par moteur intégré | Non |
| couleur de l'élément d'actionnement | rouge |
| déclencheur de tension en option | Non |
| convient pour fixation frontale centrale | Non |
| convient pour fixation frontale à 4 trous | Non |
| version interrupteur de maintenance/de réparation | Non |
