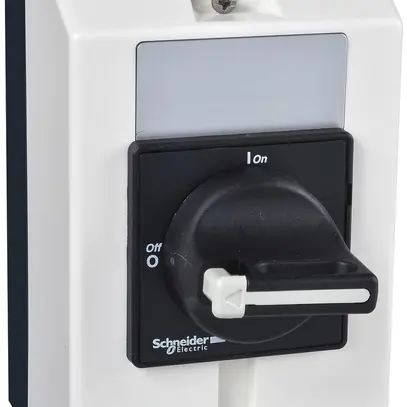

AP-Anlageschalter Schneider Electric Vario, Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Anzahl der Schalter 1, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsspannung 690 V, Bemessungsdauerstrom Iu 10 A, Bemessungsdauerstrom bei AC-23, 400 V 8.1 A, Bemessungsdauerstrom bei AC-21, 400 V 10 A, Bemessungsbetriebsleistung bei AC-3, 400 V 3 kW, Bemessungskurzzeitstromfestigkeit Icw 0.3 kA, Bemessungsbetriebsleistung bei AC-23, 400 V 4 kW, bedingter Bemessungskurzschlussstrom Iq 10 kA, Polzahl 3, Farbe des Betätigungselements schwarz, Ausführung des Betätigungselements kurzer Drehgriff, verriegelbar, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Breite 90 mm, Höhe 146 mm, Tiefe 131 mm, mit schwarzer Frontplatte, abschliessbar mit Vorhängeschlössern (Vorhängeschlösser nicht enthalten), enthält einen 3-poligen Vario V0-Schalterkörper mit 2 möglichen Anbauten für Zusatzmodule, Aufputzgehäuse mit Schraubbefestigung, 2 Vorprägungen für Kabelverschraubungen oben und unten, plombierbarer Deckel, IEC 60947-4-1, Green Premium konform
Breite | 90 mm |
Höhe | 146 mm |
Tiefe | 131 mm |
Verriegelbar | Ja |
Geeignet für Bodenbefestigung | Ja |
Polzahl | 3 |
Schutzart (IP), frontseitig | IP65 |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Geeignet für Zwischenbau | Nein |
Geeignet für Verteilereinbau | Nein |
Gerätebauart | Komplettgerät im Gehäuse |
Ausführung des Betätigungselements | kurzer Drehgriff |
Bemessungsdauerstrom Iu | 10 A |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schliesser | 0 |
Bemessungsbetriebsspannung | 690 - 690 V |
Anzahl der Hilfskontakte als Wechsler | 0 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 3 kW |
Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
Motorantrieb optional | Nein |
Bemessungskurzzeitstromfestigkeit Icw | 0.3 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 4 kW |
Ausführung als Sicherheitsschalter | Nein |
Ausführung als Hauptschalter | Ja |
Ausführung als NOT-AUS-Einrichtung | Nein |
Motorantrieb integriert | Nein |
Farbe des Betätigungselements | schwarz |
Mit vormontierter Verkabelung | Nein |
Bemessungsdauerstrom bei AC-23, 400 V | 8.1 A |
Ausführung als Wendeschalter | Nein |
Bemessungsdauerstrom bei AC-21, 400 V | 10 A |
Spannungsauslöser optional | Nein |
Geeignet für Frontbefestigung Zentral | Nein |
Geeignet für Frontbefestigung 4-Loch | Nein |
Ausführung als Wartungs-/Reparaturschalter | Ja |
