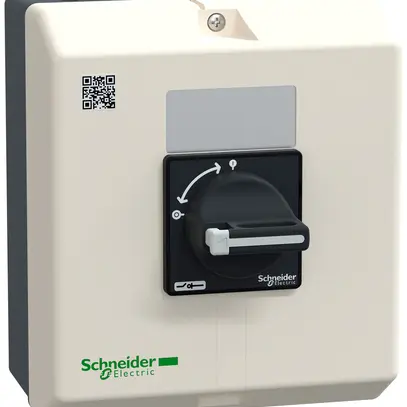

Interruttore principale AP Schneider Electric Vario, versione interruttore principale, versione interruttore di manutenzione/riparazione, numero di interruttori 1, max. tensione d’esercizio nominale Ue per AC 690 V, tensione d’esercizio nominale 690 V, corrente permanente nominale Iu 50 A, corrente nominale permanente per AC-23, 400V 41.5 A, corrente nominale permanente per AC-21, 400 V 63 A, potenza d’esercizio nominale per AC-3, 400 V 18.5 kW, resistenza a corrente di breve durata Icw 0.756 kA, potenza d’esercizio nominale per AC-23, 400V 22 kW, corrente di corto circuito nominale condizionale Iq 10 kA, numero di poli 3, colore dell’elemento di azionamento nero, tipo di elemento di azionamento manopola corta, bloccabile, tipo di collegamento circuito elettrico principale raccordo a vite, grado di protezione lato frontale IP65, larghezza 157 mm, altezza 180 mm, profondità 152 mm, con piastra frontale nera, chiudibile con lucchetti (lucchetti non forniti), contiene un corpo interruttore a 3 poli Vario V0 con 2 possibili estensioni per moduli aggiuntivi, scatola per montaggio a parete con fissaggio a vite, 2 preimpressioni per pressacavi in alto e in basso, coperchio sigillabile, IEC 60947-4-1, conforme a Green Premium
| larghezza | 157 mm |
| altezza | 180 mm |
| profondità | 152 mm |
| bloccabile | Si |
| adatto per fissaggio a pavimento | Si |
| numero di poli | 3 |
| grado di protezione (IP), lato frontale | IP65 |
| numero di interruttori | 1 |
| max. tensione d’esercizio nominale Ue per AC | 690 V |
| adatto per costruzione intermedia | No |
| adatto per montaggio distributore | No |
| tipologia costruttiva dell'apparecchio | apparecchio completo nell’alloggiamento |
| tipo di elemento di azionamento | manopola corta |
| corrente permanente nominale Iu | 50 A |
| tipo di collegamento circuito elettrico principale | raccordo a vite |
| numero di contatti ausiliari, contatti di riposo | 0 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| tensione d’esercizio nominale | 690 - 690 V |
| numero di contatti ausiliari, invertitori | 0 |
| potenza d’esercizio nominale per AC-3, 400 V | 18.5 kW |
| corrente di corto circuito nominale condizionale Iq | 10 kA |
| azionamento a motore opzionale | No |
| resistenza a corrente di breve durata Icw | 0.756 kA |
| potenza d’esercizio nominale per AC-23, 400V | 22 kW |
| versione interruttore di sicurezza | No |
| versione interruttore principale | Si |
| versione dispositivo di arresto d’emergenza | No |
| azionamento a motore integrato | No |
| colore dell’elemento di azionamento | nero |
| No | |
| corrente nominale permanente per AC-23, 400V | 41.5 A |
| versione invertitore | No |
| corrente nominale permanente per AC-21, 400 V | 63 A |
| sganciatore di tensione opzionale | No |
| adatto per fissaggio frontale centrale | No |
| adatto per fissaggio frontale a 4 fori | No |
| versione interruttore di manutenzione/riparazione | Si |
