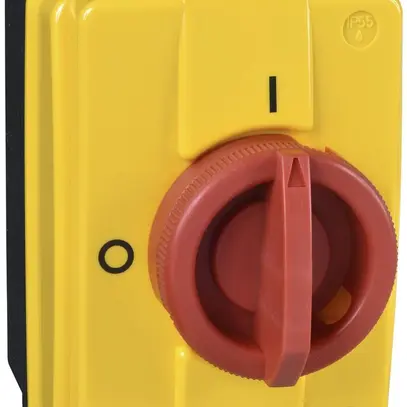

Interruttore arresto emergenza AP Schneider Electric Vario, versione interruttore principale, versione dispositivo di arresto d’emergenza, numero di interruttori 1, max. tensione d’esercizio nominale Ue per AC 690 V, tensione d’esercizio nominale 690 V, corrente permanente nominale Iu 16 A, corrente nominale permanente per AC-23, 400V 11 A, corrente nominale permanente per AC-21, 400 V 16 A, potenza d’esercizio nominale per AC-3, 400 V 4 kW, resistenza a corrente di breve durata Icw 0.14 kA, potenza d’esercizio nominale per AC-23, 400V 5.5 kW, potenza di interruzione a 400 V 9 kW, corrente di corto circuito nominale condizionale Iq 6 kA, numero di poli 3, colore dell’elemento di azionamento rosso, tipo di elemento di azionamento manopola rotativa, bloccabile, tipo di collegamento circuito elettrico principale raccordo a vite, grado di protezione lato frontale IP55, larghezza 82.5 mm, altezza 131 mm, profondità 106 mm, con scatola gialla, chiudibile con lucchetti (lucchetti non forniti), contiene un corpo interruttore a 3 poli Vario VN 20 con 2 possibili estensioni per moduli aggiuntivi, scatola per montaggio a parete con fissaggio a vite, 2 preimpressioni per pressacavi in alto e in basso, IEC 60947-4-1
| larghezza | 82.5 mm |
| altezza | 131 mm |
| profondità | 106 mm |
| bloccabile | Si |
| adatto per fissaggio a pavimento | No |
| numero di poli | 3 |
| grado di protezione (IP), lato frontale | IP55 |
| numero di interruttori | 1 |
| max. tensione d’esercizio nominale Ue per AC | 690 V |
| adatto per costruzione intermedia | No |
| adatto per montaggio distributore | No |
| tipologia costruttiva dell'apparecchio | apparecchio completo nell’alloggiamento |
| tipo di elemento di azionamento | manopola rotativa |
| corrente permanente nominale Iu | 16 A |
| tipo di collegamento circuito elettrico principale | raccordo a vite |
| numero di contatti ausiliari, contatti di riposo | 0 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| tensione d’esercizio nominale | 690 - 690 V |
| numero di contatti ausiliari, invertitori | 0 |
| potenza d’esercizio nominale per AC-3, 400 V | 4 kW |
| corrente di corto circuito nominale condizionale Iq | 6 kA |
| azionamento a motore opzionale | No |
| resistenza a corrente di breve durata Icw | 0.14 kA |
| potenza d’esercizio nominale per AC-23, 400V | 5.5 kW |
| versione interruttore di sicurezza | No |
| versione interruttore principale | Si |
| versione dispositivo di arresto d’emergenza | Si |
| azionamento a motore integrato | No |
| colore dell’elemento di azionamento | rosso |
| No | |
| corrente nominale permanente per AC-23, 400V | 11 A |
| versione invertitore | No |
| potenza di interruzione a 400 V | 9 kW |
| corrente nominale permanente per AC-21, 400 V | 16 A |
| sganciatore di tensione opzionale | No |
| adatto per fissaggio frontale centrale | No |
| adatto per fissaggio frontale a 4 fori | Si |
| versione interruttore di manutenzione/riparazione | No |
