Les blocs de jonction sont des composants essentiels dans les techniques d'installation électrique pour assurer des connexions sûres et efficaces des conducteurs électriques. Que ce soit dans les installations industrielles, dans les bâtiments ou les armoires électriques, les blocs de jonction jouent un rôle central dans la distribution électrique.

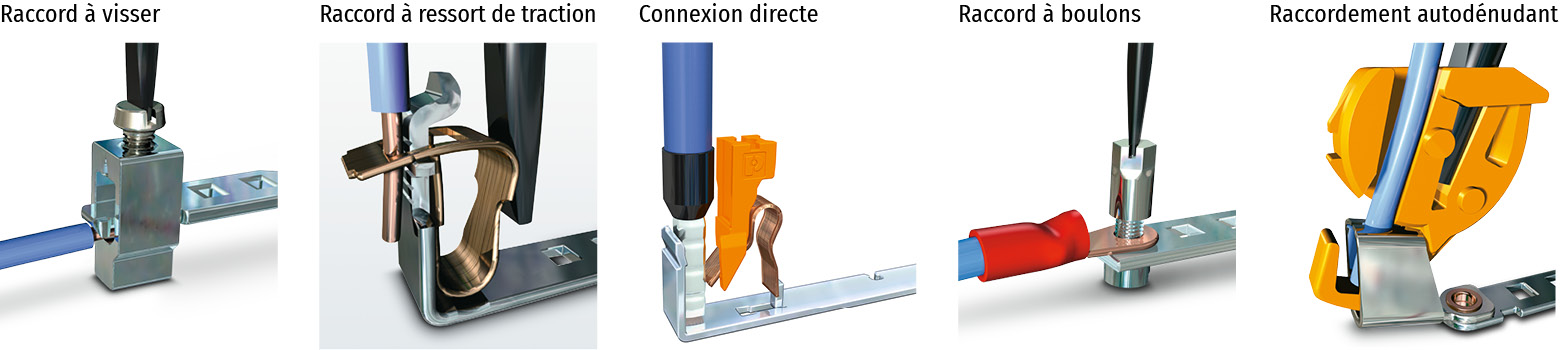

• Borniers à vis: Les bornes à vis sont le type de jonction le plus traditionnel des barrettes de raccordement. Ici, le câble est fixé à l'aide d'une vis qui appuie sur une plaque métallique et assure ainsi une connexion sûre. Les bornes à vis sont connues pour leur robustesse et leur force de contact élevée, mais elles demandent du temps et de l'attention lors de l'installation et de la maintenance, car il peut être nécessaire de resserrer les vis régulièrement.

• Bornes à ressort: Les bornes à ressort sont une alternative plus moderne et plus facile à entretenir que les bornes à vis. Ici, un ressort veille à ce que le câble soit fixé de manière sûre et durable. Cette technique nécessite moins d'efforts lors de l'installation et réduit le risque d'erreurs dues à des connexions desserrées, car le ressort maintient automatiquement une pression constante. Les blocs de jonction à ressort sont de plus en plus utilisés dans les techniques d'automatisation et les applications industrielles.

• Raccords enfichables: Les raccords enfichables offrent la possibilité la plus simple de relier des câbles. Dans ce cas, le câble est simplement inséré dans la borne et se fixe automatiquement. Ce type de bloc de jonction est particulièrement adapté aux applications nécessitant des recâblages fréquents ou des extensions. Cependant, les raccords enfichables ne sont généralement pas aussi robustes que les bornes à vis ou à ressort et sont donc plutôt utilisés dans des applications moins critiques.

• Bornes de passage: Les bornes de passage sont la forme la plus simple et la plus utilisée des blocs de jonction. Elles servent à faire passer un câble d'un point à un autre sans l'interrompre. Les bornes de passage sont utilisées dans une multitude d'applications où il s'agit d'assurer une connexion sûre et stable entre deux câbles.

• Bornes pour conducteur de protection: Les bornes pour conducteur de protection sont spécialement conçues pour le raccordement du conducteur de protection (PE). Elles veillent à ce que le conducteur de protection soit relié de manière fiable à la terre, ce qui, en électrotechnique, joue un rôle décisif pour la sécurité. Les bornes pour conducteur de protection sont généralement marquées en vert et jaune afin d'éviter toute confusion avec d'autres types de bornes.

• Bornes doubles: Ces bornes offrent la possibilité de réaliser plusieurs connexions électriques dans un espace réduit. Les bornes doubles sont composés de plusieurs niveaux de bornes, ce qui permet de raccorder plusieurs câbles les uns au-dessus des autres. Elles sont souvent utilisées dans les armoires électriques complexes afin de minimiser l'espace nécessaire et de rendre le câblage plus efficace.

• Bornes à fusible: Les bornes à fusible sont équipées d'un fusible intégré et protègent les circuits connectés contre les surcharges. Elles sont particulièrement importantes dans les applications liées à la sécurité, pour lesquelles une protection fiable contre les surintensités est nécessaire.

Les blocs de jonction offrent une multitude d'avantages qui en font un élément central de l'électrotechnique. Voici les principaux avantages en détail:

• Des connexions électriques sûres: Les blocs de jonction assurent une connexion sûre et fiable des câbles électriques. Ils sont composés de matériaux de haute qualité qui garantissent des connexions mécanique et électrique stables. Les blocs de jonction offrent une sécurité de fonctionnement accrue, en particulier dans les applications critiques en termes de sécurité, comme la distribution d'énergie ou les systèmes de commande.

• Une installation facile: L'installation de blocs de jonction est simple et efficace. Selon le type, par exemple avec des bornes à vis, à ressort ou enfichables, ils permettent un montage rapide et sans outils compliqués. Notamment les bornes à ressort offrent un montage rapide et sans outil, ce qui réduit considérablement le temps d'installation.

• Gain de place: Les blocs de jonction sont conçus pour une utilisation peu encombrante dans les armoires électriques et les distributeurs. Les borniers à niveaux multiples et plus particulièrement les formes compactes permettent de loger plusieurs connexions dans un espace restreint. Ceci est très avantageux dans les domaines où l'espace est limité, comme dans la technique d'automatisation.

• Modularité et flexibilité: Les blocs de jonction offrent une grande flexibilité grâce à leur conception modulaire. Ils peuvent être facilement étendus ou modifiés sans qu'il soit nécessaire de transformer l'ensemble de l'installation. Cela est particulièrement avantageux pour des circuits ou les installations complexes qui doivent être fréquemment étendus ou modifiés.

• Facilité d’entretien: Les borniers à ressort notamment demandent un minimum d'entretien, car ils se réajustent automatiquement et ne requièrent aucune intervention ultérieure, comme par exemple le resserrage des vis. Cela réduit à long terme les frais d'entretien et évite les problèmes de contact qui pourraient résulter de raccordements desserrés.

• Grande fiabilité: Grâce à l'utilisation de matériaux de haute qualité et de mécanismes de contact précis, les blocs de jonction sont extrêmement fiables. Ils garantissent une connexion durable et sans défaut, même dans des conditions difficiles avec des températures élevées, des vibrations ou de l'humidité.
