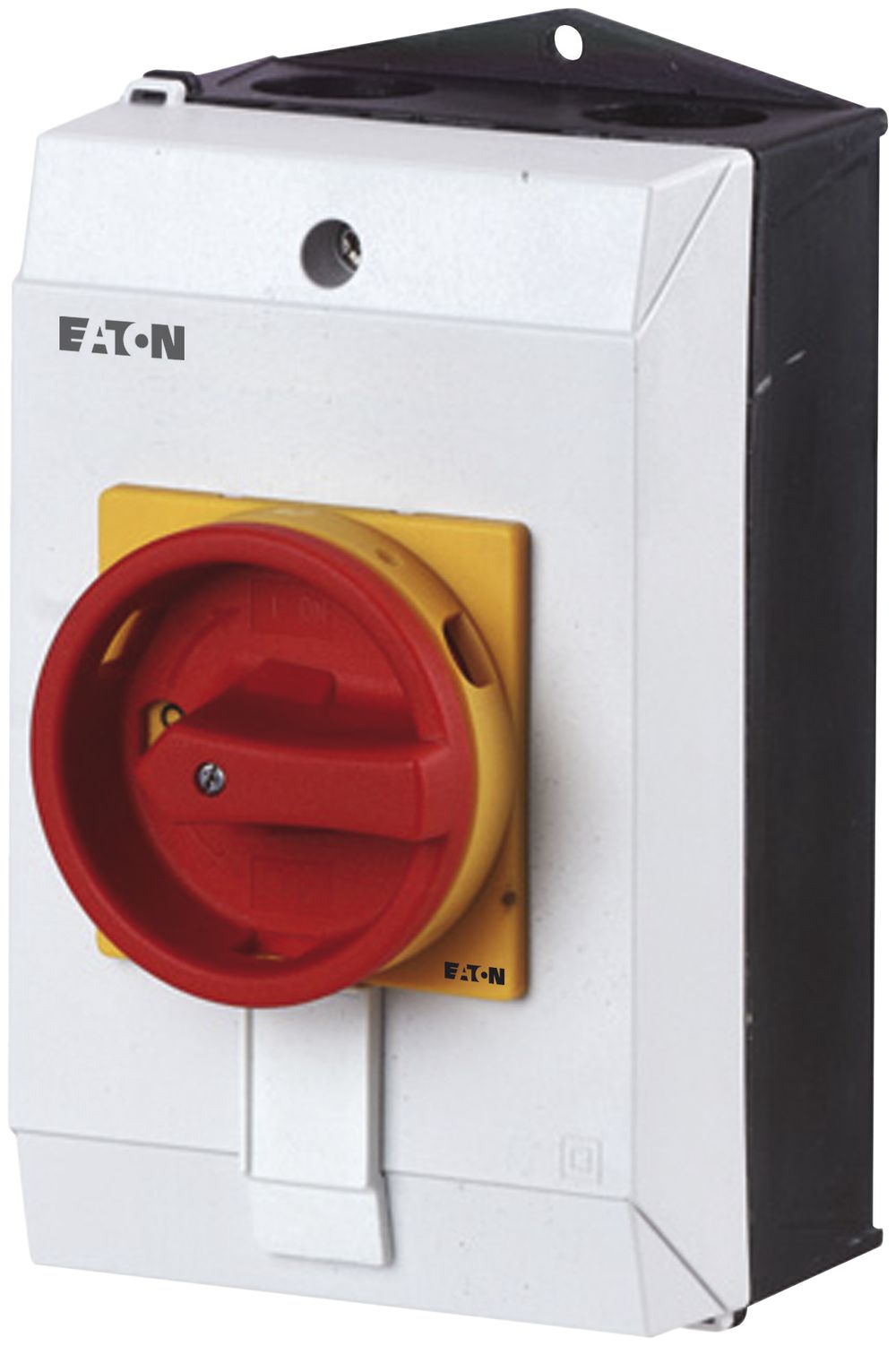

AP-Anlageschalter ETN 32A/3L Sn

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:251180037EAN:4015082073145WG.FG:29.10Verpackungseinheit: 1 Stk Herst.-Nr.:207314Herst.-Typ:P1-32/I2/SVB

Beschreibung

Anlageschalter Eaton P1, 100×160/180 mm, Griff mit Abschliessvorrichtung gelb-rot, oben und unten je 2 Einführungen M25 ausbrechbar, Schaltwinkel 90°

Zubehör

Gegenmutter Plica PA M25×1.5 sechskant, grau

126367604

ELDAS®-Nr: 126367604 Verpackungseinheit: 100 Stk

Kabelverschraubung Hensel IP66/IP67/IP69, M25 GDP IEC 60695-2: 960°C

Alternativen anzeigen

152908033

ELDAS®-Nr: 152908033 Verpackungseinheit: 20 Stk

Kabelverschraubung AGRO PA M25×1.5 12.5…20.5 GFK hellgrau

Alternativen anzeigen

121741608

ELDAS®-Nr: 121741608 Verpackungseinheit: 25 Stk

Vorhängeschloss-Sperre ETN schwarz

251990017

ELDAS®-Nr: 251990017 Verpackungseinheit: 1 Stk

Neutralleiterklemme ETN K-CI-K1/2

822902329

ELDAS®-Nr: 822902329 Verpackungseinheit: 20 Stk

Neutralleiter ETN N-P1Z

251290007

ELDAS®-Nr: 251290007 Verpackungseinheit: 5 Stk

Klemmenabdeckung Eaton H-P14 40×25×80mm Kunststoff

252900109

ELDAS®-Nr: 252900109 Verpackungseinheit: 5 Stk

Vorhängeschloss-Sperre ETN gelb/rot

251990007

ELDAS®-Nr: 251990007 Verpackungseinheit: 1 Stk

Griff ETN Knb zu TO/P1 schwarz

251190017

ELDAS®-Nr: 251190017 Verpackungseinheit: 10 Stk

Klemmenabdeckung ETN 16…32A

442990967

ELDAS®-Nr: 442990967 Verpackungseinheit: 5 Stk

Bezeichnungsschild Eaton ZFS61/62-T0 Hauptschalter rechteckig 17×48mm schwarz

468997977

ELDAS®-Nr: 468997977 Verpackungseinheit: 25 Stk

Modellvarianten

AP-Anlageschalter ETN 32A/4L S, N-vorauseilend

Alternativen anzeigen

251180047

ELDAS®-Nr: 251180047 Verpackungseinheit: 1 Stk

Spezifikationen

Ausführung als Hauptschalter: Ja
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Ja
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bemessungsbetriebsspannung: 690 - 690 V
Bemessungsdauerstrom Iu: 32 A
Bemessungsdauerstrom bei AC-23, 400 V: 32 A
Bemessungsdauerstrom bei AC-21, 400 V: 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 13 kW
Bemessungskurzzeitstromfestigkeit Icw: 0.64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V: 15 kW
Schaltleistung bei 400 V: 15 kW
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Polzahl: 3
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schliesser: 0
Anzahl der Hilfskontakte als Wechsler: 0
Motorantrieb optional: Nein
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Gerätebauart: Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: Nein
Geeignet für Zwischenbau: Nein
Farbe des Betätigungselements: rot
Ausführung des Betätigungselements: Türkupplungsdrehantrieb
Verriegelbar: Ja
Werkstoff des Gehäuses: Kunststoff
Gehäusefarbe: grau
Anschlussart Hauptstromkreis: Schraubanschluss
Mit vormontierter Verkabelung: Nein
Schutzart (IP), frontseitig: IP65
Schutzart (NEMA): 12
Breite: 100 mm
Höhe: 180 mm
Tiefe: 115 mm
Anschlussart: Schraubklemme
Antibakterielle Behandlung: Nein
Bedienungsart: Drehknopf
Befestigungsart: Schraubbefestigung
Beleuchtung: nein
Bemessungsstrom: 32 A
Farbe: grau
Farbe des Schaltelements: rot
Geeignet für Bodenbefestigung: Ja
Gerätebreite: 100 mm
Gerätehöhe: 180 mm
Gerätetiefe: 115 mm
Heizungsschalter: Nein
IFTTT-Unterstützung verfügbar: Nein
Kompatibel mit Amazon Alexa: Nein
Kompatibel mit Apple HomeKit: Nein
Kompatibel mit Google Assistant: Nein
Montageart: Aufputz
Nennspannung: 400 V
Schaltungsart: Ausschalter 3×1-polig
Textfeld/Beschriftungsfläche: ja
Werkstoff: Kunststoff
Werkstoffgüte: Thermoplast
Zusammenstellung: Basiselement mit Komplettgehäuse
Eldas-Katalog: Kapitel 6 / Seite 103
