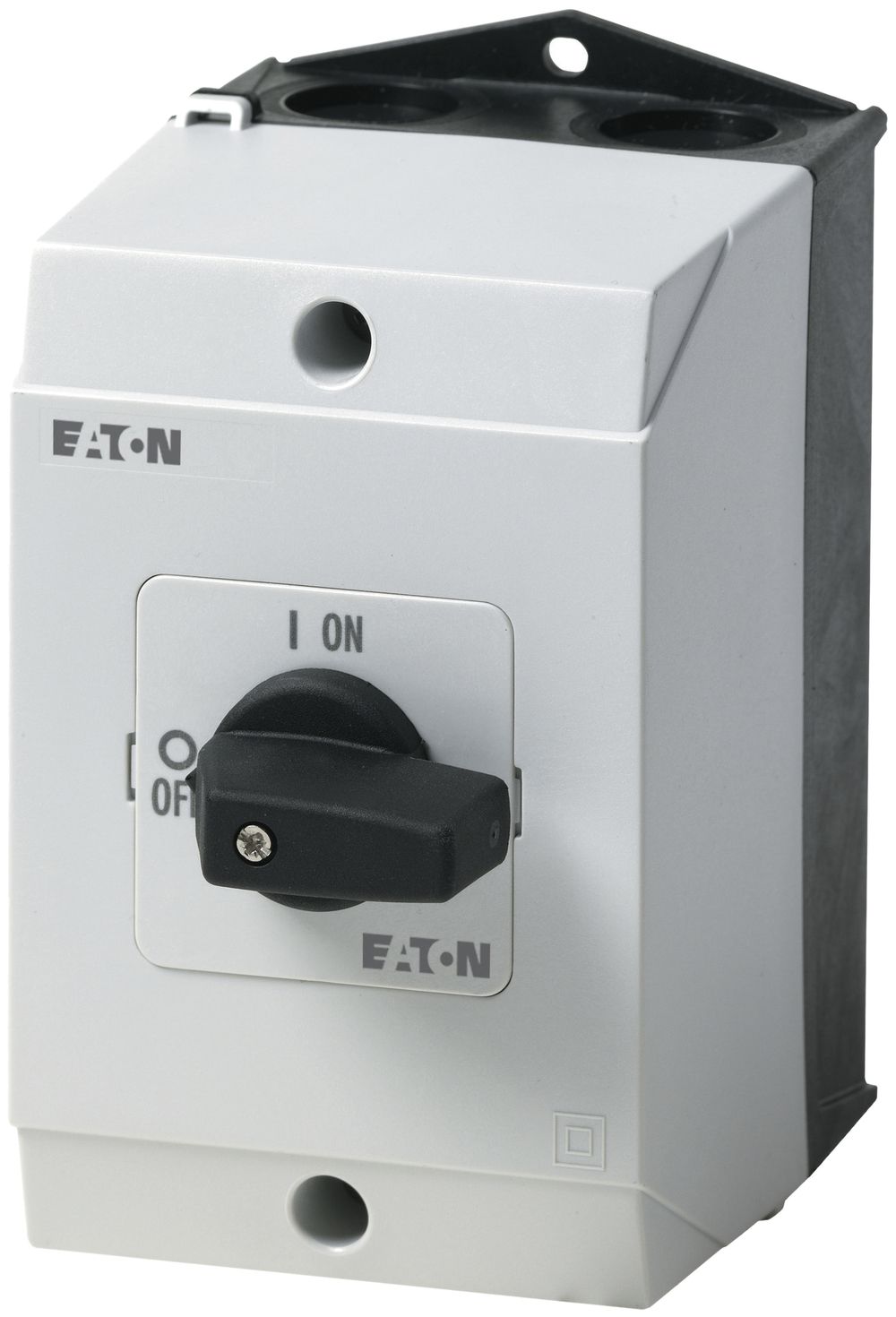

AP-Drehschalter ETN 20A/3L

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:220131087
EAN:4015082071189
WG.FG:29.10Verpackungseinheit: 1 Stk Herst.-Nr.:207118
Herst.-Typ:T0-3-15683/I1

Beschreibung

Drehschalter Eaton T0, 80×120/137 mm, Frontschild silbergrau, Griff schwarz, oben und unten je 2 Einführungen M20 ausbrechbar, Schaltwinkel 90°, mit Hilfskontakt, 2 Schliesser, 1 Öffner

Zubehör

Modellvarianten

Alternativen

Spezifikationen

Ausführung als Hauptschalter
Ja
Ausführung als Wartungs-/Reparaturschalter
Nein
Ausführung als Sicherheitsschalter
Nein
Ausführung als NOT-AUS-Einrichtung
Nein
Ausführung als Wendeschalter
Nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
400 - 400 V
Bemessungsdauerstrom Iu
20 A
Bemessungsdauerstrom bei AC-23, 400 V
13.3 A
Bemessungsdauerstrom bei AC-21, 400 V
20 A
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Bemessungskurzzeitstromfestigkeit Icw
0.32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
5.5 kW
Bedingter Bemessungskurzschlussstrom Iq
6 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schliesser
2
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Gerätebauart
Komplettgerät im Gehäuse
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
Knebel
Verriegelbar
Nein
Werkstoff des Gehäuses
Kunststoff
Gehäusefarbe
grau
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
12
Breite
80 mm
Höhe
137 mm
Tiefe
102 mm
Anschlussart
Schraubklemme
Antibakterielle Behandlung
Nein
Bedienungsart
Drehknopf
Befestigungsart
Schraubbefestigung
Beleuchtung
nein
Bemessungsstrom
20 A
Farbe
grau
Farbe des Schaltelements
schwarz
Geeignet für Bodenbefestigung
Ja
Gerätebreite
80 mm
Gerätehöhe
137 mm
Gerätetiefe
102 mm
Heizungsschalter
Nein
IFTTT-Unterstützung verfügbar
Nein
Kompatibel mit Amazon Alexa
Nein
Kompatibel mit Apple HomeKit
Nein
Kompatibel mit Google Assistant
Nein
Montageart
Aufputz
Nennspannung
400 V
Schaltungsart
Ausschalter 3×1-polig
Textfeld/Beschriftungsfläche
ja
Werkstoff
Kunststoff
Werkstoffgüte
Thermoplast
Zusammenstellung
Basiselement mit Komplettgehäuse
Eldas-Katalog
Kapitel 6 / Seite 101
