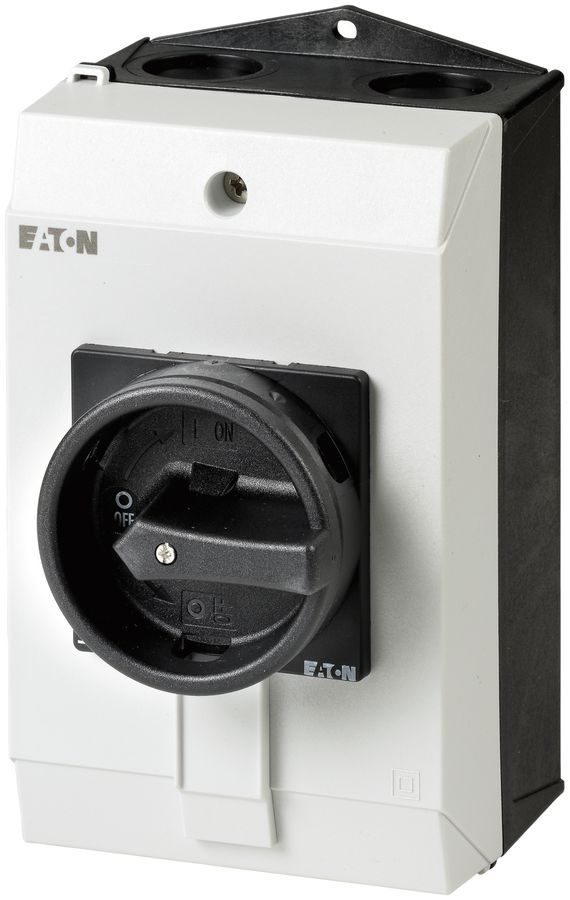

AP-Lasttrennschalter Eaton P1-32/I2/SVB-SW/N 4P 32A 690V IP65 schwarz/grau

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:251190047
EAN:4015082073176
WG.FG:29.10Verpackungseinheit: 1 Stk Herst.-Nr.:207317
Herst.-Typ:P1-32/I2/SVB-SW/N

Beschreibung

AP-Lasttrennschalter Eaton P1-32/I2/SVB-SW/N, Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Polzahl 4, Bemessungsdauerstrom Iu 32 A, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsleistung bei AC-3 400 V 15 kW, Bemessungsbetriebsleistung bei AC-23 400 V 15 kW, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Ausführung des Betätigungselements Drehknopf, Farbe des Betätigungselements schwarz, verriegelbar, Breite 100 mm, Höhe 180 mm, Tiefe 115 mm, mit Neutralleiter-Kontakt, voreilend, Farbe des Sperrkranzes schwarz, abschliessbar in 0-Stellung, Kabeleinführung ausbrechbar, für Export (US/CA) geeignet

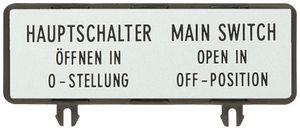

Zubehör

Spezifikationen

Ausführung als Hauptschalter
Ja
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Ausführung als NOT-AUS-Einrichtung
Nein
Ausführung als Wendeschalter
Nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
0 - 690 V
Bemessungsdauerstrom Iu
32 A
Bemessungsdauerstrom bei AC-21, 400 V
32 A
Bemessungsbetriebsleistung bei AC-3, 400 V
15 kW
Bemessungsbetriebsleistung bei AC-23, 400 V
15 kW
Polzahl
4
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schliesser
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Bodenmontage
Ja
Geeignet für Frontbefestigung 4-Loch
Nein
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
Drehknopf
Verriegelbar
Ja
Werkstoff des Gehäuses
Kunststoff
Gehäusefarbe
grau
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
Nein
Schutzart (IP), frontseitig
IP65
Breite
100 mm
Höhe
180 mm
Tiefe
115 mm
Geeignet für Bodenbefestigung
Nein
Eldas-Katalog
Kapitel 6 / Seite 87

Downloads

REACH-Deklaration
