AP-Sicherungsverteiler HAG 4-Reihen/96TE 480×850×97mm

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:822140000
WG.FG:34.64Verpackungseinheit: 1 Stk Herst.-Nr.:352.404.097.A
Herst.-Typ:HAG-404.A

Beschreibung

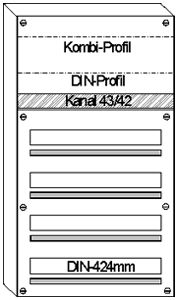

Aufbautableau HAG, Aluminiumprofil links/rechts, Tiefe 97mm. Frontplatte PVC Eleplast halogenfrei, RAL 7035 (hellgrau), oben und unten geschlossen (PVC abgebogen). Bezeichnungsstreifen (Clip). Aluminium-Apparateschiene 35/10. Reihenabstand 130 mm, Ausschnitte DIN-45, Einbautiefe Schiene/Platte 51 mm. Separater Klemmenteil mit zusätzlicher Aluminium-Apparateschiene 35/10, sowie Kombi-Profilschiene (Calip) und Verdrahtungskanal

Zubehör

Spezifikationen

Montageart
Aufputz
Anzahl der Reihen
4
Breite in Teilungseinheiten
24
Art der Abdeckung
Deckel
Ausführung Deckel
mit Ausschnitt
Werkstoff des Gehäuses
Aluminium
Erdungsklemmenblock
Nein
Neutralleiterklemmenblock
Nein
DIN-Schiene
Ja
Mit Montageplatte
Nein
Farbe
grau
RAL-Nummer
7035
Schutzart (IP)
IP2XC
Höhe
850 mm
Breite
480 mm
Tiefe
97 mm
Abschlusspunkt Zählerplatz (APZ)
Nein
Anzahl der DIN-Schienen
5
Anzahl der Teilungseinheiten pro DIN-Schiene
96
Eldas-Katalog
Kapitel 16 / Seite 122
