• Serie: RGC3P (3-polig schaltend)
• Nennbetriebsstrom: Bis 65 AAC pro Pol bei 40°C
• Betriebsspannung: 180 – 660 VAC (1200 Vp Sperrspannung)
• Steuereingänge: Strom (0/4-20 mA, 12-20 mA) oder Spannung (0/1-5 V, 0-10 V)
• Schaltmodi: Phasenanschnitt (E) oder Vollwellensteuerung (C1, C4, C16)
• Lastanschluss: Boxklemmen bis 25 mm² (AWG3)
• Schutzart: IP20 (Berührungsschutz)
• Baubreite: Kompakte 70 mm
• Kurzschlussfestigkeit: 100 kA (UL508)
• Anwendungsbereiche: Trockner, Industrieöfen, Spritzgussmaschinen, Thermoformmaschinen, Thyristorsteller für Boiler

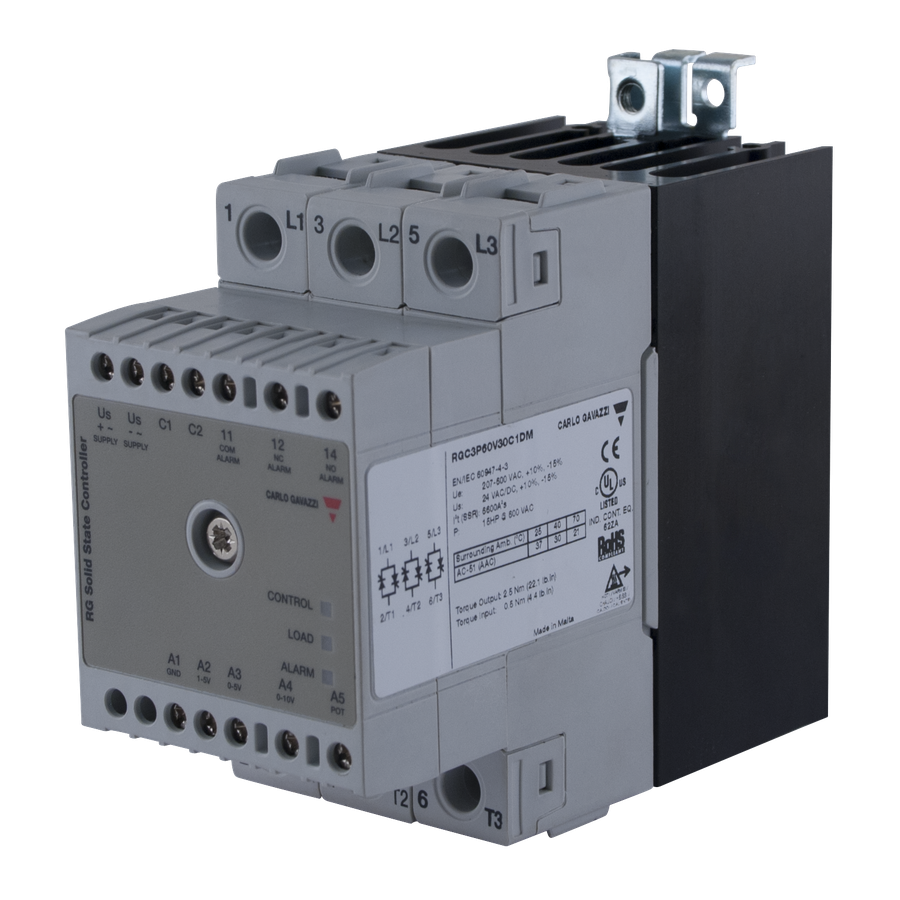

Carlo Gavazzi RGC3P – 3-Phasen Halbleiterschütz mit proportionaler Regelung

Das Carlo Gavazzi RGC3P ist ein vollgesteuertes 3-Phasen-Halbleiterschütz, das speziell für das präzise Schalten ohmscher und induktiver Lasten entwickelt wurde. Im Gegensatz zu Standard-Relais ermöglicht dieses Gerät eine proportionale Leistungsregelung, wodurch die Ausgangsleistung direkt proportional zum analogen Eingangssignal gesteuert wird. Dies macht externe PWM-Controller überflüssig und vereinfacht den Aufbau im Schaltschrank erheblich.

Das Gerät überzeugt durch seine robuste Bauweise mit integriertem Kühlkörper und einer schmalen Baubreite von nur 70 mm. Dank modernster Drahtbondtechnologie und einem integrierten Überspannungsschutz bietet das RGC3P eine signifikant verlängerte Lebensdauer und hohe Ausfallsicherheit, selbst unter anspruchsvollen Industriebedingungen.

Funktionen und Eigenschaften:

• Flexible Ansteuerung & Schaltmodi:
  • Unterstützt diverse analoge Sollwertvorgaben (mA oder V) sowie externe Potentiometer.
  • Wählbar zwischen Phasenanschnittsteuerung für feine Regelung oder verteilter Ganzzyklussteuerung (Burstzündung) zur Reduzierung von EMV-Störungen.
• Integrierte Überwachung (Optional):
  • Modelle mit Monitoring-Funktion erkennen Netzsausfall, Lastverlust, SSR-Kurzschluss und Übertemperatur.
  • Alarmzustände werden über einen elektromechanischen Relaisausgang und LEDs signalisiert.
• Hohe Leistungsfähigkeit:
  • Schaltet Phasenströme bis zu 65 AAC bei 40°C Umgebungstemperatur.
  • Erfüllt UL508A Anforderungen mit einer Kurzschlussstromfestigkeit (SCCR) von 100 kA.
• Benutzerfreundliche Installation:
  • Fertiges Komplettgerät zur Montage auf der DIN-Schiene.
  • Solide Anschlusstechnik mit Käfigklemmen für Leitungsquerschnitte bis 25 mm².

Das RGC3P ist die ideale Lösung für Applikationen, die eine exakte Temperatur- oder Leistungsregelung erfordern, wie beispielsweise in Klimakammern, Kunststoffmaschinen industriellen Trocknungsanlagen, oder als Thyristorsteller für Boiler.
