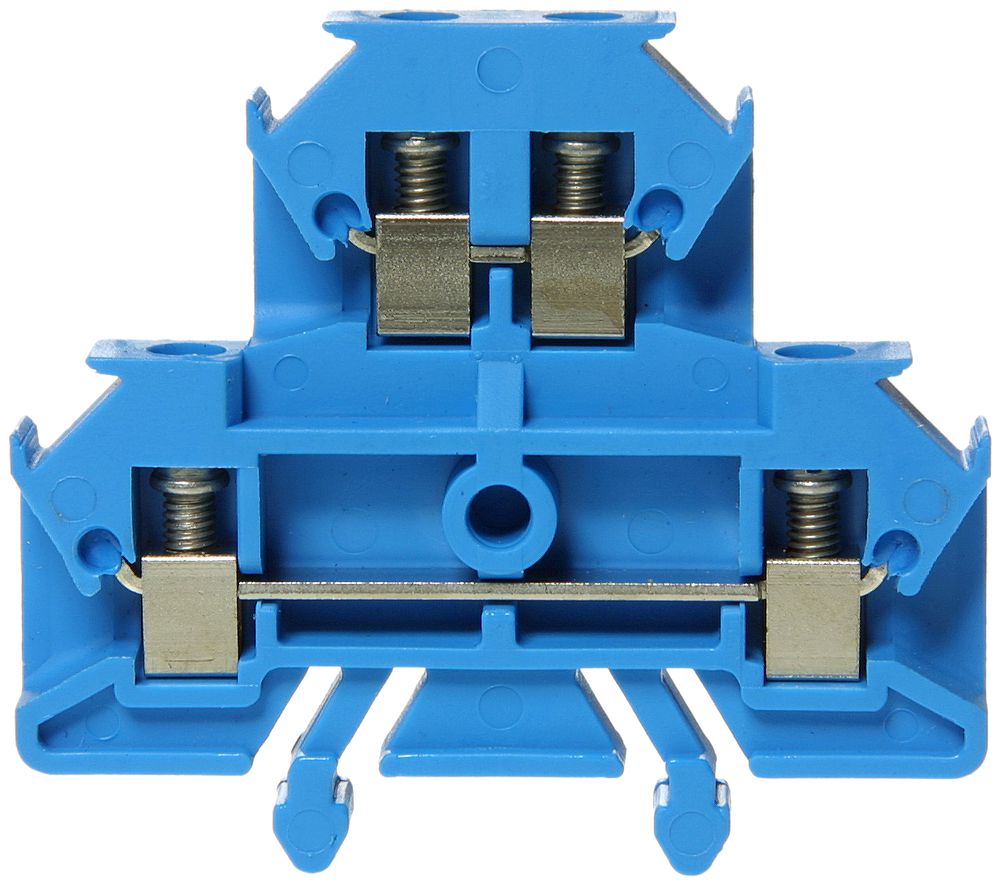

Durchgangs-Reihenklemme Woertz 0.5…1mm² 13.5A 400V Schraubanschluss 2×2 TH15 bl

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:158302057EAN:7611718203916WG.FG:15.10Verpackungseinheit: 100 Stk Herst.-Nr.:2711BL

Beschreibung

Durchgangs-Reihenklemme Woertz , anschliessbarer Leiterquerschnitt eindrähtig 0.5…1 mm², Bemessungsstrom In 13.5 A, Bemessungsspannung 400 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 2, Montageart TH15, Farbe blau, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -60…105 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V2, Abschlussplatte erforderlich, Breite 7.5 mm, Höhe 42 mm, Tiefe 32.5 mm, beidseitig 2×1-stellige Bezeichnungsmöglichkeit

Zubehör

Bezeichnungsschildchen 5×5mm 10×1…10, 5 Kart. zu 100

158961007

ELDAS®-Nr: 158961007 Verpackungseinheit: 1 Car

Arretierstück Woertz Messing vernickelt

Alternativen anzeigen

158910027

ELDAS®-Nr: 158910027 Verpackungseinheit: 100 Stk

Bezeichnungsschildchen 5×5mm 10×11…20, 5 Kart. zu 100

158961017

ELDAS®-Nr: 158961017 Verpackungseinheit: 1 Car

Bezeichnungsschildchen 5×5mm 10×21…30, 5 Kart. zu 100

158961027

ELDAS®-Nr: 158961027 Verpackungseinheit: 1 Car

Bezeichnungsschildchen 5×5mm 10×31…40, 5 Kart. zu 100

158961037

ELDAS®-Nr: 158961037 Verpackungseinheit: 1 Car

Bezeichnungsschildchen 5×5mm 2×1…50, 5 Kart. zu 100

158961107

ELDAS®-Nr: 158961107 Verpackungseinheit: 1 Car

Bezeichnungsschildchen 5×5mm 2×51…100, 5 Kart. zu 100

158961117

ELDAS®-Nr: 158961117 Verpackungseinheit: 1 Car

Querverbindungsrechen Woertz 2715, 12L, zu Reihenklemmen Serie 2711, 2759

158967027

ELDAS®-Nr: 158967027 Verpackungseinheit: 100 Stk

Spezifikationen

Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5 - 1 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5 - 1 mm²
Anschliessbarer Leiterquerschnitt eindrähtig: 0.5 - 1 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig: 0.5 - 1 mm²
Bemessungsstrom In: 13.5 A
Bemessungsspannung: 400 V
Ausführung elektrischer Anschluss 1: Schraubanschluss
Ausführung elektrischer Anschluss 2: Schraubanschluss
Anzahl der Etagen: 2
Anzahl der Klemmstellen je Etage: 2
Montageart: Hutschiene TH15
Werkstoff des Isolierkörpers: Thermoplast
Betriebstemperatur: -60 - 105 °C
Breite: 7.5 mm
Höhe: 42 mm
Tiefe: 32.5 mm
Explosionsgeprüfte Ausführung "Ex e": Nein
Abschlussplatte erforderlich: Ja
Farbe: blau
Etagen intern gebrückt: Nein
Brennbarkeitsklasse des Isolierstoffs nach UL94: 19705897
Anschlussposition: seitlich
Breite/Rastermass: 7.5 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V2
Höhe bei niedrigstbauender Montageart: 32.5
Länge: 42 mm
Eldas-Katalog: Kapitel 4 / Seite 153
