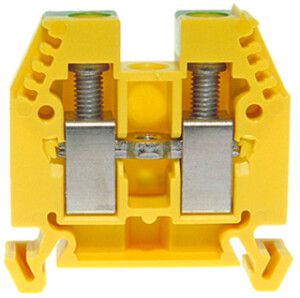

Durchgangs-Reihenklemme Woertz Ex 6…16mm² 76A 1000V Schraubansch.2×1 TH35 gn/gb
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:158190567EAN:7611718223167WG.FG:15.10Verpackungseinheit:
1
Stk
Herst.-Nr.:3452/16EEX
Beschreibung
Durchgangs-Reihenklemme Woertz Ex, anschliessbarer Leiterquerschnitt eindrähtig 6…16 mm², Bemessungsstrom In 76 A, Bemessungsspannung 1000 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 1, Montageart TH35, Farbe grün/gelb, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -60…105 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V2, Abschlussplatte erforderlich, Explosionsgeprüfte Ausführung "Ex e", Breite 11 mm, Höhe 42 mm, Tiefe 45 mm, Schrauben aus rostfreiem Stahl (A2), beidseitig 4-stellige Bezeichnungsmöglichkeit, für Querverbindungen versenkt
Spezifikationen
- Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
- 6 - 16 mm²
- Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse
- 6 - 16 mm²
- Anschliessbarer Leiterquerschnitt eindrähtig
- 6 - 16 mm²
- Anschliessbarer Leiterquerschnitt mehrdrähtig
- 6 - 16 mm²
- Bemessungsstrom In
- 76 A
- Bemessungsspannung
- 1000 V
- Ausführung elektrischer Anschluss 1
- Schraubanschluss
- Ausführung elektrischer Anschluss 2
- Schraubanschluss
- Anzahl der Etagen
- 1
- Anzahl der Klemmstellen je Etage
- 2
- Montageart
- Hutschiene TH35
- Werkstoff des Isolierkörpers
- Thermoplast
- Betriebstemperatur
- -60 - 105 °C
- Breite
- 11 mm
- Höhe
- 42 mm
- Tiefe
- 45 mm
- Explosionsgeprüfte Ausführung "Ex e"
- Ja
- Abschlussplatte erforderlich
- Ja
- Farbe
- grün/gelb
- Etagen intern gebrückt
- Nein
- Brennbarkeitsklasse des Isolierstoffs nach UL94
- 19705897
- Anschlussposition
- seitlich
- Breite/Rastermass
- 11 mm
- Brennbarkeitsklasse des Isolierstoffs nach UL 94
- V2
- Höhe bei niedrigstbauender Montageart
- 45
- Länge
- 42 mm
- Serie
- 3452
- Eldas-Katalog
- Kapitel 4 / Seite 138
