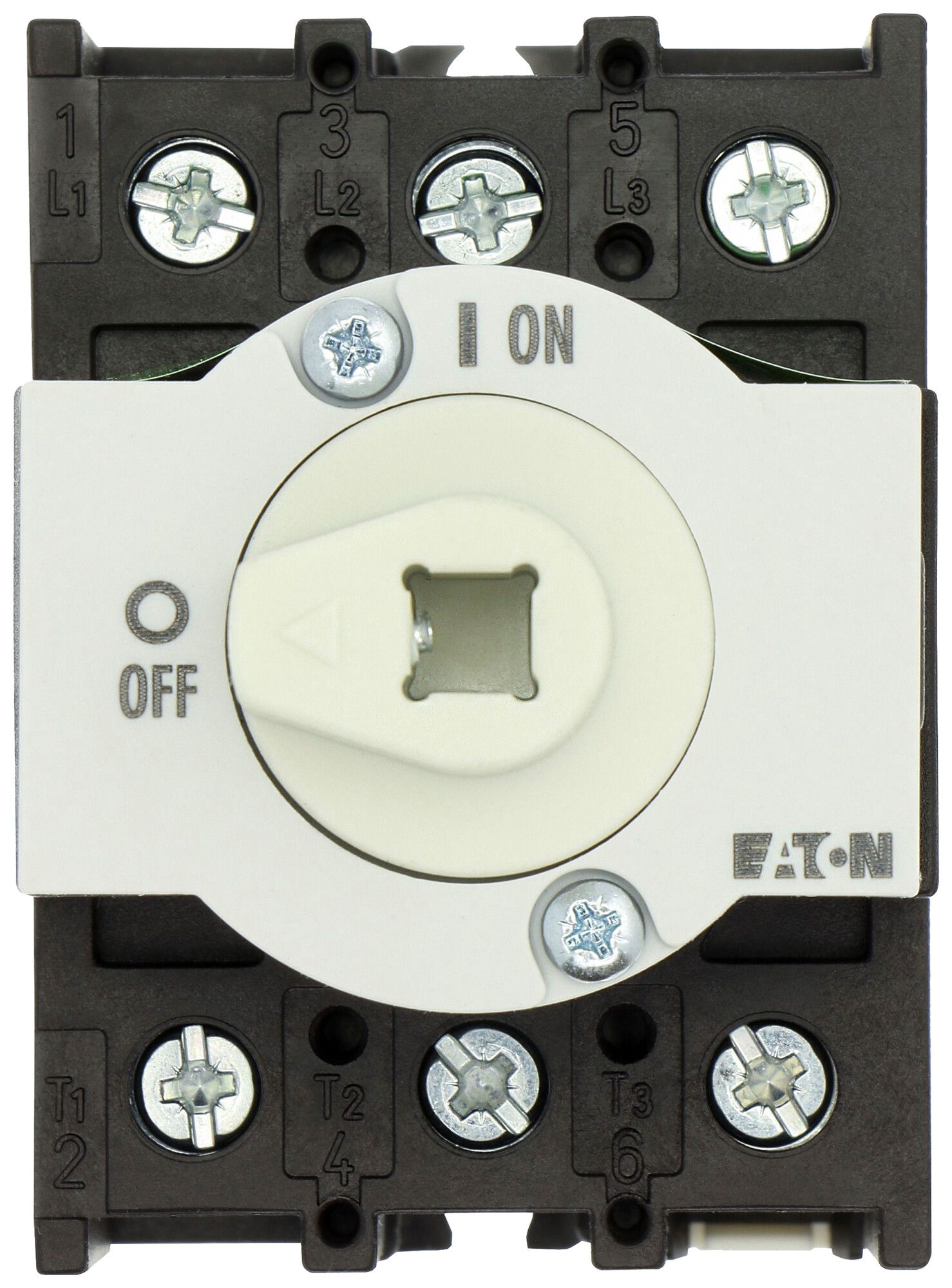

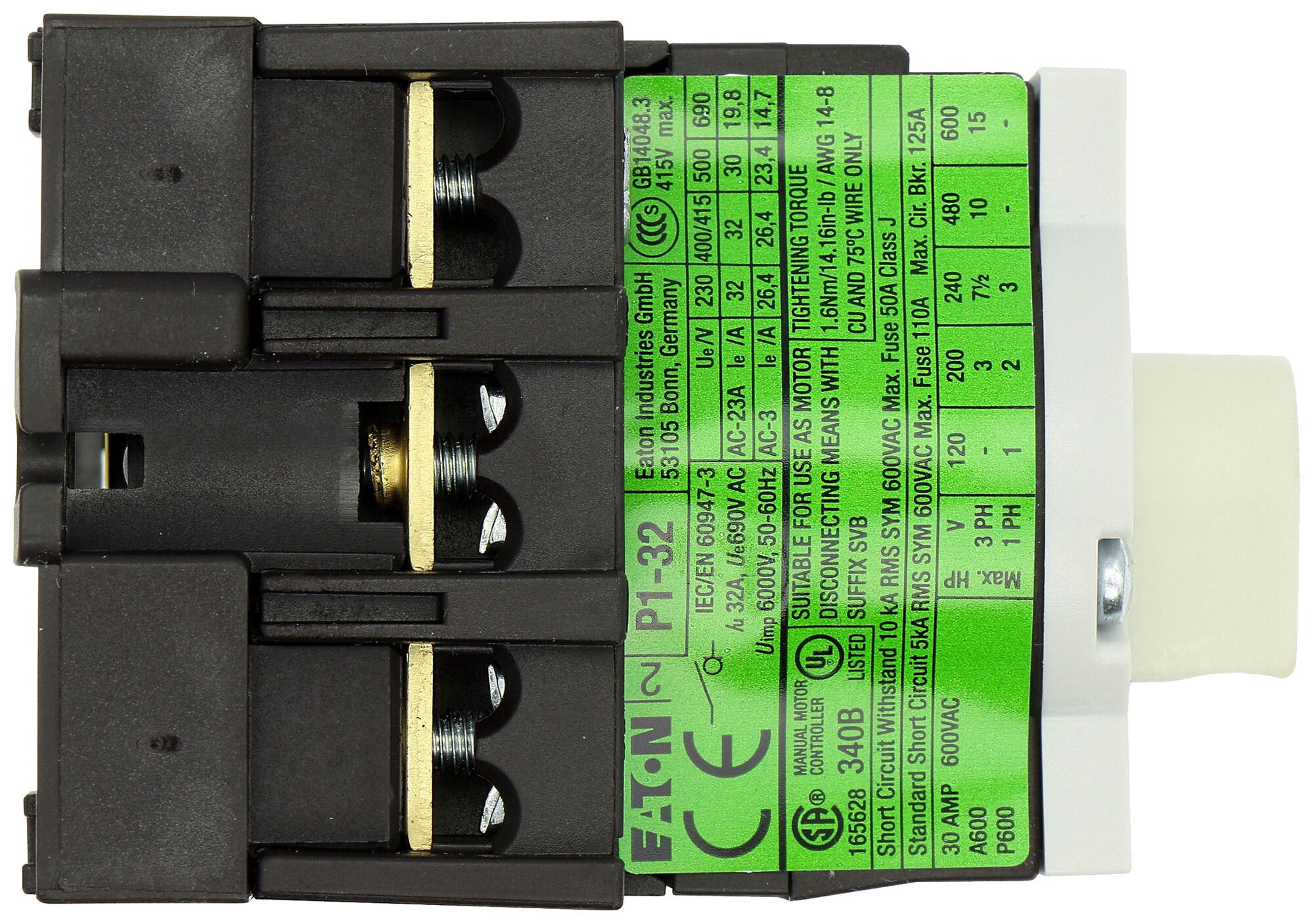

EB-Lasttrennschalter Eaton P1-32/XM 3P 32A 690V IP65

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:445101977
EAN:4015081694181
WG.FG:29.50Verpackungseinheit: 1 Stk Herst.-Nr.:172835
Herst.-Typ:P1-32/XM

Beschreibung

EB-Lasttrennschalter Eaton P1-32/XM, Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Polzahl 3, Bemessungsdauerstrom Iu 32 A, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsleistung bei AC-3 400 V 13 kW, Bemessungsbetriebsleistung bei AC-23 400 V 15 kW, Bemessungskurzzeitstromfestigkeit Icw 0.64 kA, Schaltleistung bei 400 V 15 kW, bedingter Bemessungskurzschlussstrom Iq 80 kA, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Ausführung des Betätigungselements , Farbe des Betätigungselements , geeignet für Zwischenbau, Breite 49 mm, Höhe 70 mm, Tiefe 75 mm, kompatibel mit Achse P1/P3-M400

Spezifikationen

Ausführung als Hauptschalter
Ja
Ausführung als Wartungs-/Reparaturschalter
Ja
Ausführung als Sicherheitsschalter
Nein
Ausführung als NOT-AUS-Einrichtung
Nein
Ausführung als Wendeschalter
Nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
0 - 690 V
Bemessungsdauerstrom Iu
32 A
Bemessungsdauerstrom bei AC-23, 400 V
32 A
Bemessungsdauerstrom bei AC-21, 400 V
32 A
Bemessungsbetriebsleistung bei AC-3, 400 V
13 kW
Bemessungskurzzeitstromfestigkeit Icw
0.64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
15 kW
Schaltleistung bei 400 V
15 kW
Bedingter Bemessungskurzschlussstrom Iq
80 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schliesser
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Spannungsauslöser optional
Nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenmontage
Ja
Geeignet für Frontbefestigung 4-Loch
Nein
Geeignet für Frontbefestigung Zentral
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Ja
Verriegelbar
Nein
Werkstoff des Gehäuses
Kunststoff
Gehäusefarbe
schwarz
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
Nein
Schutzart (IP), frontseitig
IP65
Breite
49 mm
Höhe
70 mm
Tiefe
75 mm

Downloads

Hersteller Produkteseite REACH-Deklaration Montageanleitung
