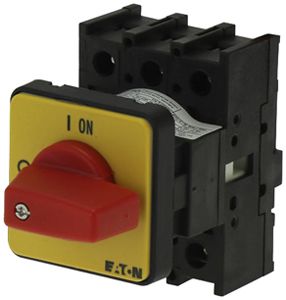

EB-Lasttrennschalter Eaton P1-40/E-RT 3P 40A 690V IP65 rot

EB-Lasttrennschalter Eaton P1-40/E-RT 3P 40A 690V IP65 rot

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:252633369EAN:4015082953195WG.FG:29.10Verpackungseinheit: 1 Stk Herst.-Nr.:199902Herst.-Typ:P1-40/E-RT

Beschreibung

EB-Lasttrennschalter Eaton P1-40/E-RT, Polzahl 3, Bemessungsdauerstrom Iu 40 A, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsleistung bei AC-3 400 V 15 kW, Bemessungsbetriebsleistung bei AC-23 400 V 22 kW, Bemessungskurzzeitstromfestigkeit Icw 0.64 kA, Schaltleistung bei 400 V 22 kW, bedingter Bemessungskurzschlussstrom Iq 80 kA, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Ausführung des Betätigungselements kurzer Drehgriff, Farbe des Betätigungselements rot, geeignet für Frontbefestigung Zentral, Breite 49 mm, Höhe 70 mm, Tiefe 95 mm, Farbe des Frontschilds gelb

Spezifikationen

Ausführung als Hauptschalter: Nein
Ausführung als Wartungs-/Reparaturschalter: Nein
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bemessungsbetriebsspannung: 0 - 690 V
Bemessungsdauerstrom Iu: 40 A
Bemessungsdauerstrom bei AC-23, 400 V: 40 A
Bemessungsdauerstrom bei AC-21, 400 V: 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungskurzzeitstromfestigkeit Icw: 0.64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V: 22 kW
Schaltleistung bei 400 V: 22 kW
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Polzahl: 3
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schliesser: 0
Anzahl der Hilfskontakte als Wechsler: 0
Motorantrieb optional: Nein
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Gerätebauart: Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Ja
Geeignet für Verteilereinbau: Nein
Geeignet für Zwischenbau: Nein
Farbe des Betätigungselements: rot
Ausführung des Betätigungselements: kurzer Drehgriff
Verriegelbar: Nein
Werkstoff des Gehäuses: Kunststoff
Gehäusefarbe: schwarz
Anschlussart Hauptstromkreis: Schraubanschluss
Mit vormontierter Verkabelung: Nein
Schutzart (IP), frontseitig: IP65
Breite: 49 mm
Höhe: 70 mm
Tiefe: 95 mm
Geeignet für Bodenbefestigung: Nein

Downloads

REACH-Deklaration Produktdatenblatt RoHS-Konformität
