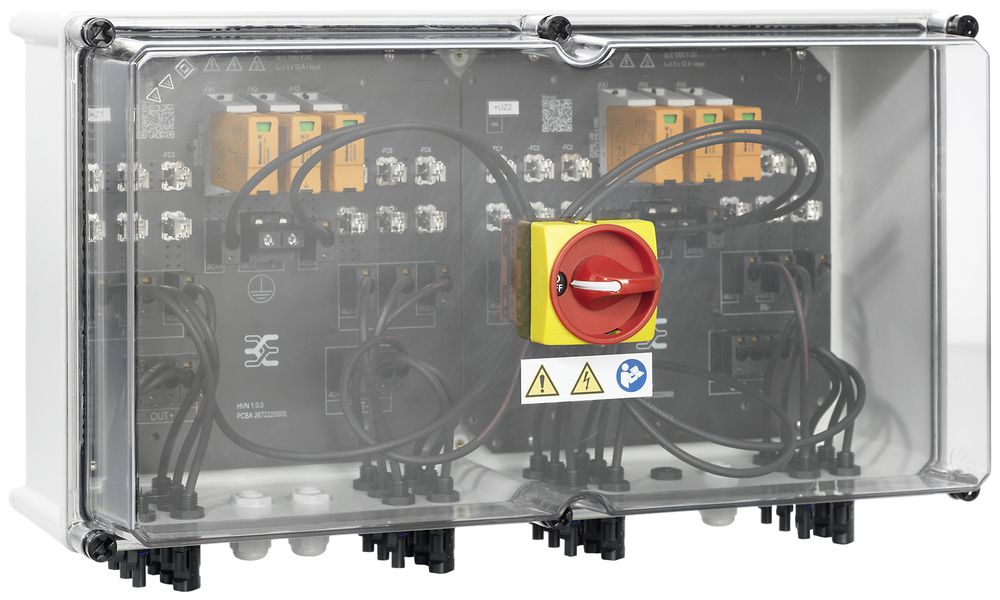

Generatoranschlusskasten WM GAK PVN1M2I6S0F3V1O1TXPX10
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:969112209EAN:4050118699951WG.FG:50.61Verpackungseinheit:
1
Stk
Herst.-Nr.:2683100000Herst.-Typ:GAK PVN1M2I6S0F3V1O1TXPX10
Beschreibung
Generatoranschlusskasten Weidmüller GAK PVN DC 3INFH/3OUT×2 2MPPT SW SPD1R WM4 1kV, für Wechselrichter mit 2 MPP-Tracker, geeignet zum Schutz der DC-Seite, max. Stringspannung Uoc: 1000 V DC, bis zu 3 Eingänge pro MPP-Tracker, Anschluss über WM4 C, Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:20226, Sicherungshalter (Schmelzsicherungen 10×38 mm separat bestellen), mit DC-Schalter, 2 Kombi-Ableiter Klasse/Typ I + II mit Signalkontakt, Anschluss des Signalkontaktes über Kabelverschraubungen (Ø 8…12 mm), max. Leiterquerschnitt: 1.5 mm², Anschluss der Funktionserde über Kabelverschraubungen (Ø 8…12 mm), Leiterquerschnitt: 16 mm², entsprechend der Norm Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011, modifiziert) + BS EN 61439-2:2011
Spezifikationen
- Max. Eingangsspannung DC
- 1000 V
- Breite
- 558 mm
- Höhe
- 334 mm
- Tiefe
- 249 mm
- String-Absicherung
- 2-polig
- Werkstoff
- Kunststoff
- Schutzart (IP)
- IP65
- Für Sicherungsgrösse
- 10×38 mm
- Prüfklasse Typ 1
- Ja
- Prüfklasse Typ 2
- Ja
- Prüfklasse Typ 3
- Nein
- Einsatztemperatur
- -25 - 50 °C
- Farbe
- grau
- Anzahl der Leitungseinführungen
- 6
- Art der Einführung
- sonstige
- Anzahl der Eingänge
- 6
- Anzahl der Leiter (ohne Erde)
- 2
- Höchste Dauerspannung DC
- 1000 V
- Integrierte Vorsicherung
- Nein
- Max. Leiterquerschnitt flexibel (feindrähtig)
- 16 mm²
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
- 16 mm²
- Max. PV-Spannung
- 1000 V
- Mit Fernmeldekontakt
- Ja
- Montageart
- Direktmontage
- Nennableitstossstrom (8/20)
- 20 kA
- Nennspannung DC
- 1000 V
- Netzform DC
- Ja
- Netzform IT
- Nein
- Netzform TN
- Nein
- Netzform TN-C
- Nein
- Netzform TN-C-S
- Nein
- Netzform TN-S
- Nein
- Netzform TT
- Nein
- Netzform sonstige
- Ja
- Schutzpegel
- 3.8 kV
- Schutzpegel L-N
- 3.8 kV
- Schutzpegel N-PE
- 3.8 kV
- Signalisierung am Gerät
- optisch
