Generatoranschlusskasten WM GAK PVN1M4I4SXFXV1O0TXPX10
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:969111509EAN:4050118824889WG.FG:50.61Verpackungseinheit:
1
Stk
Herst.-Nr.:2737610000Herst.-Typ:GAK PVN1M4I4SXFXV1O0TXPX10
Beschreibung

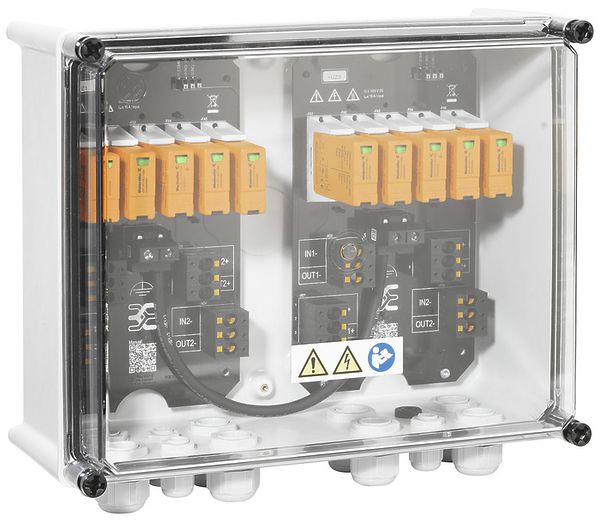

Generatoranschlusskasten Weidmüller GAK PVN DC 2IN/1OUT×4 4MPPT SPD1R CG 1kV, für Wechselrichter mit 4 MPP-Tracker, geeignet zum Schutz der DC-Seite, max. Stringspannung Uoc: 1000 V DC, bis zu 2 Eingänge/1 Ausgang pro MPP-Tracker, Überspannungsschutz I/II, Anschluss über M16 Kabelverschraubung
Spezifikationen
- Breite
- 372 mm
- Höhe
- 330 mm
- Tiefe
- 175 mm
- Werkstoff
- Kunststoff
- Schutzart (IP)
- IP65
- Prüfklasse Typ 1
- Ja
- Prüfklasse Typ 2
- Ja
- Prüfklasse Typ 3
- Nein
- Einsatztemperatur
- -25 - 50 °C
- Farbe
- grau
- Art der Einführung
- Verschraubung
- Anzahl der Eingänge
- 8
- Höchste Dauerspannung DC
- 1000 V
- Integrierte Vorsicherung
- Nein
- Kurzschlussfestigkeit (Isccr)
- 11 kA
- Max. Ableitstossstrom (8/20)
- 40 kA
- Max. Leiterquerschnitt flexibel (feindrähtig)
- 25 mm²
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
- 16 mm²
- Max. PV-Spannung
- 1000 V
- Mit Fernmeldekontakt
- Ja
- Montageart
- Aufputz
- Nennableitstossstrom (8/20)
- 20 kA
- Nennspannung DC
- 1000 V
- Netzform DC
- Ja
- Netzform IT
- Nein
- Netzform TN
- Nein
- Netzform TN-C
- Nein
- Netzform TN-C-S
- Nein
- Netzform TN-S
- Nein
- Netzform TT
- Nein
- Netzform sonstige
- Nein
- Schutzpegel
- 3.8 kV
- Schutzpegel L-N
- 3.8 kV
- Schutzpegel N-PE
- 3.8 kV
- Signalisierung am Gerät
- optisch
