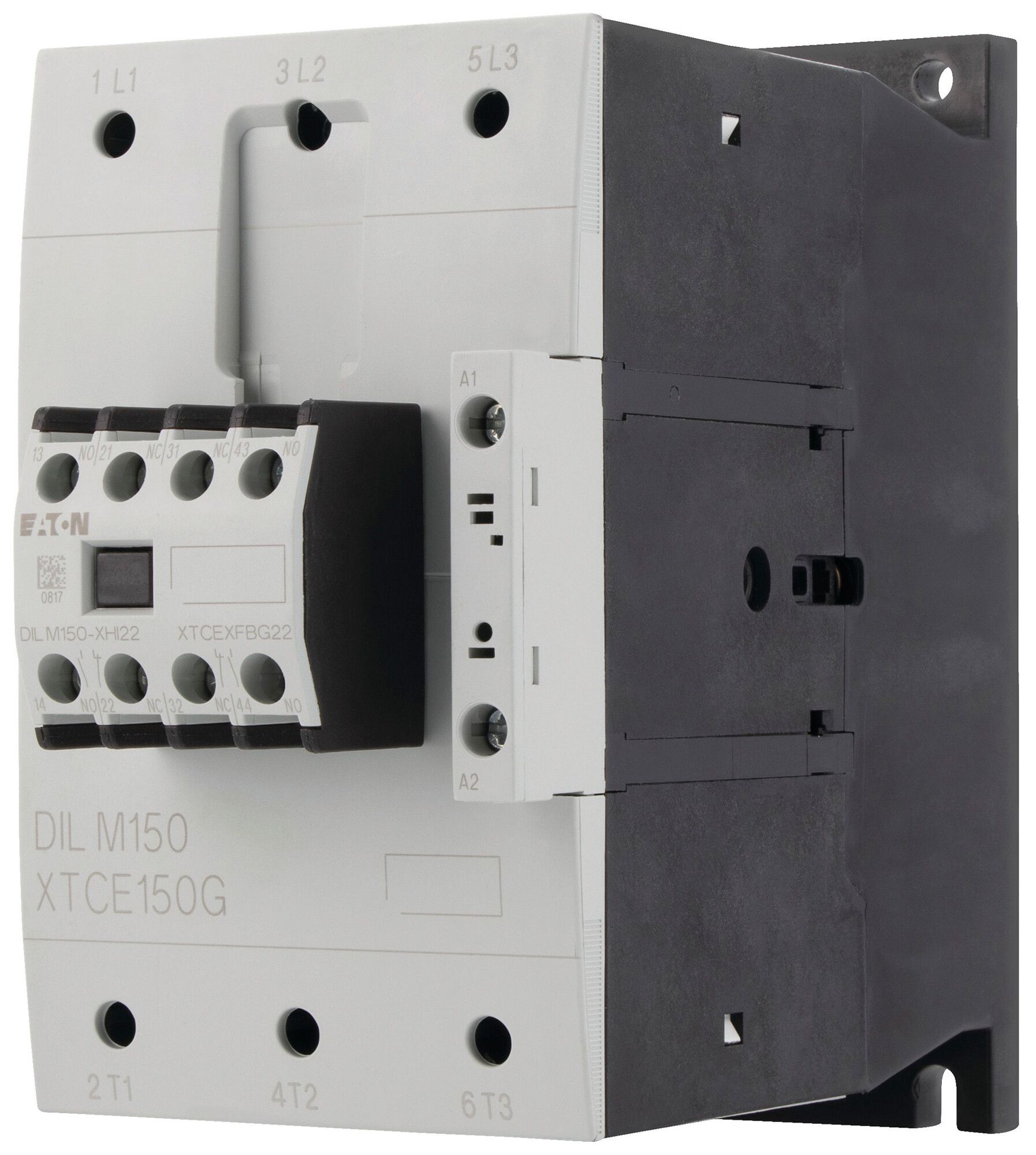

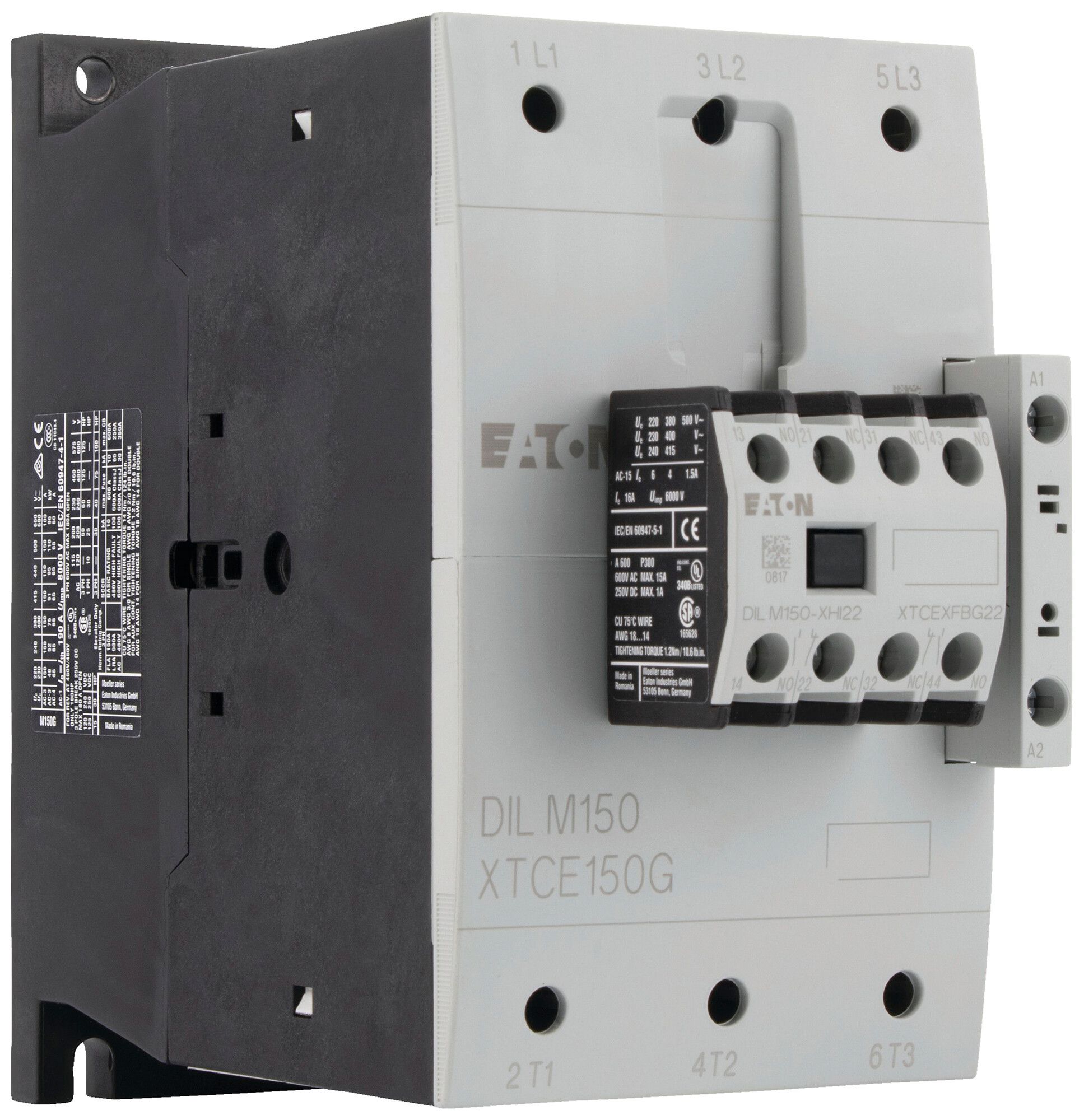

Leistungsschütz Eaton DILM150-22 190…240V AC 3NO 190A 150A 75kW 230…690V

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:512490010
EAN:4015082395988
WG.FG:29.50Verpackungseinheit: 1 Stk Herst.-Nr.:239598
Herst.-Typ:DILM150-22(RAC240)

Beschreibung

Leistungsschütz Eaton DILM150-22, Bemessungssteuerspeisespannung AC 50 Hz 190…240 V, Bemessungssteuerspeisespannung AC 60 Hz 190…240 V, Spannungsart zur Betätigung AC, Anzahl der Schliesser als Hauptkontakte 3, Bemessungsbetriebsstrom Ie bei AC-1 400 V 190 A, Bemessungsbetriebsstrom Ie bei AC-3 400 V 150 A, Bemessungsbetriebsleistung bei AC-3 400 V 75 kW, Bemessungsbetriebsstrom Ie bei AC-4 400 V 65 A, Bemessungsbetriebsleistung bei AC-4 400 V 33 kW, Betriebsspannung AC 50 Hz 230…690 V, Betriebsspannung AC 60 Hz 230…690 V, Anzahl der Hilfskontakte als Schliesser 2, Anzahl der Hilfskontakte als Öffner 2, Anschlussart Hauptstromkreis Schraubanschluss, Höhe 170 mm, Breite 90 mm, Tiefe 175 mm

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz
190 - 240 V
Bemessungssteuerspeisespannung AC 60 Hz
190 - 240 V
Spannungsart zur Betätigung
AC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schliesser als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Betriebsspannung bei AC 50 Hz
230 - 690 V
Betriebsspannung bei AC 60 Hz
230 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
190 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
150 A
Bemessungsbetriebsleistung bei AC-3, 400 V
75 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
65 A
Bemessungsbetriebsleistung bei AC-4, 400 V
33 kW
Bemessungsbetriebsleistung NEMA
93 kW
Anzahl der Hilfskontakte als Schliesser
2
Anzahl der Hilfskontakte als Öffner
2
Geeignet für Reiheneinbau
Nein
Breite
90 mm
Höhe
170 mm
Tiefe
175 mm

Downloads

Hersteller Produkteseite REACH-Deklaration Montageanleitung 3D / BIM Objekt
