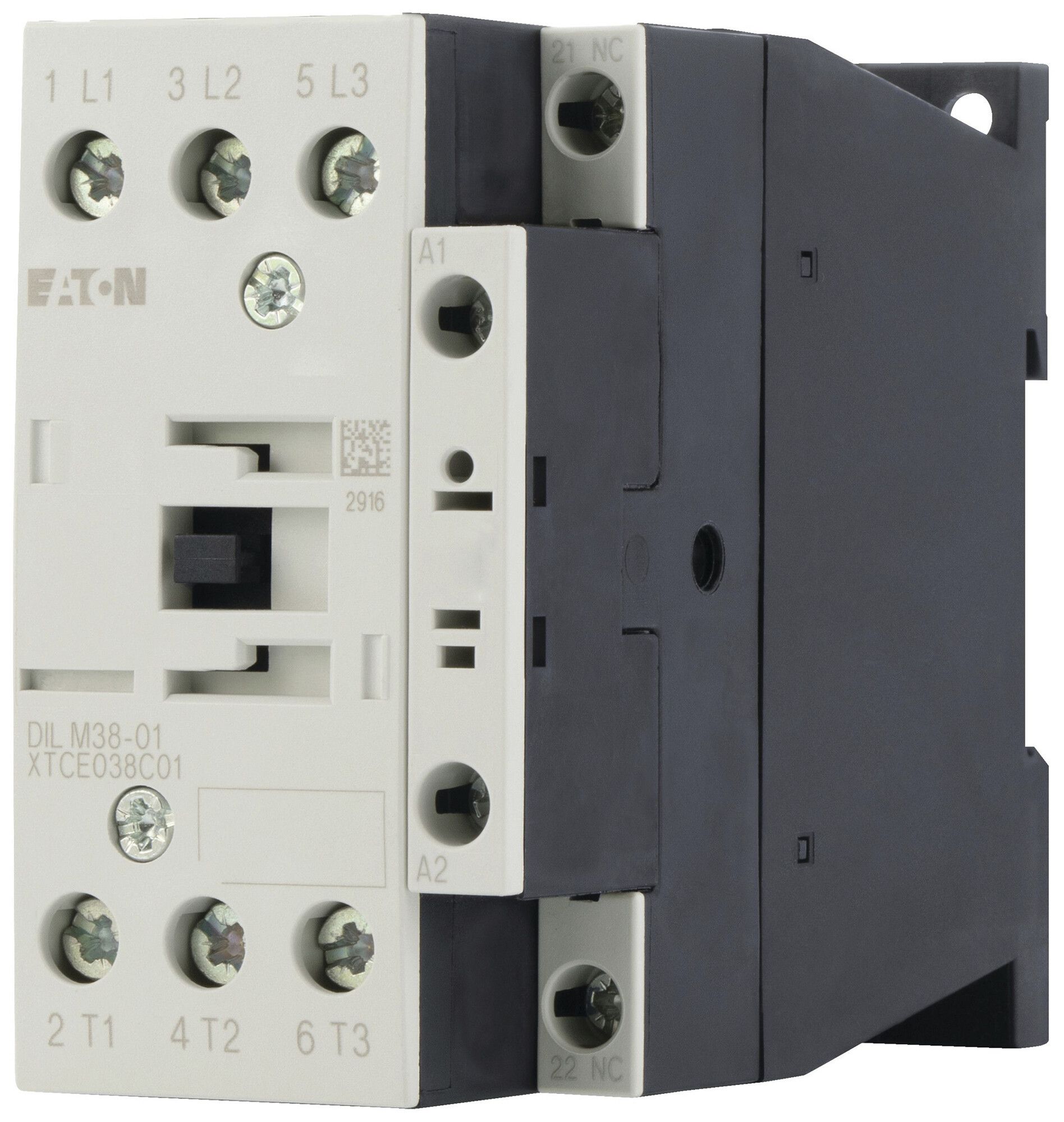

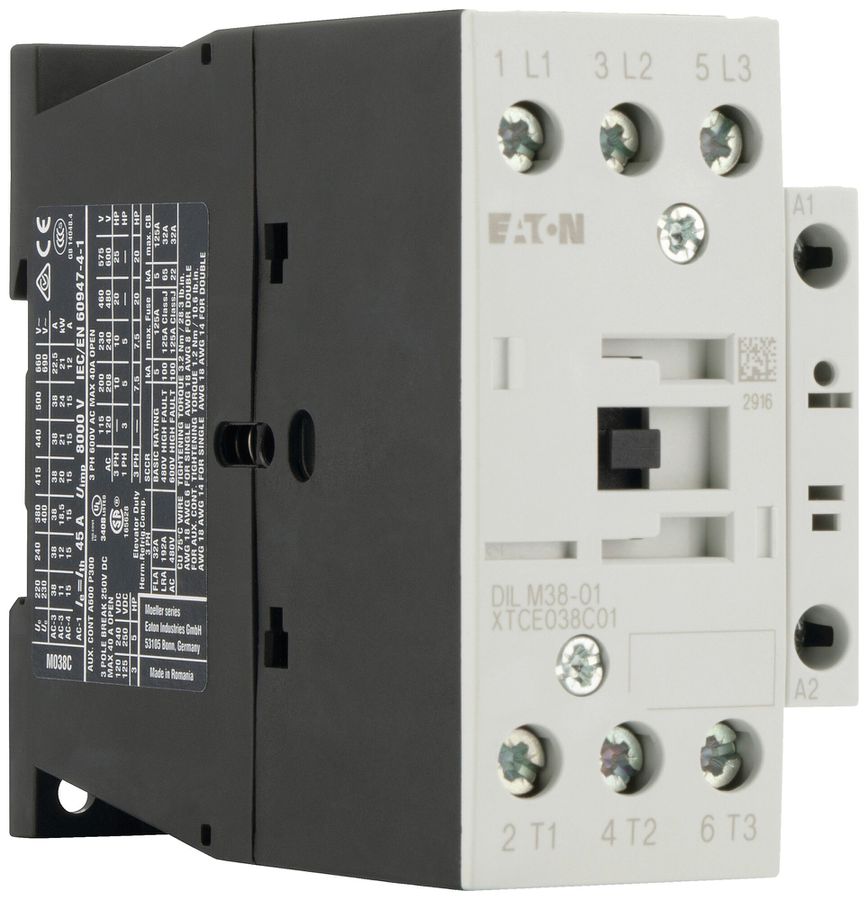

Leistungsschütz Eaton DILM38-01 24…27V DC 3NO 45A 38A 18.5kW 7kW 24…690V
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:512488010EAN:4015081120246WG.FG:29.50Verpackungseinheit:
1
Stk
Herst.-Nr.:112470Herst.-Typ:DILM38-01(RDC24)
Beschreibung
Leistungsschütz Eaton DILM38-01, Bemessungssteuerspeisespannung bei DC 24…27 V, Spannungsart zur Betätigung DC, Anzahl der Schliesser als Hauptkontakte 3, Bemessungsbetriebsstrom Ie bei AC-1 400 V 45 A, Bemessungsbetriebsstrom Ie bei AC-3 400 V 38 A, Bemessungsbetriebsleistung bei AC-3 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-4 400 V 15 A, Bemessungsbetriebsleistung bei AC-4 400 V 7 kW, Betriebsspannung AC 50 Hz 24…690 V, Betriebsspannung AC 60 Hz 24…690 V, Anzahl der Hilfskontakte als Öffner 1, Anschlussart Hauptstromkreis Schraubanschluss, Höhe 85 mm, Breite 45 mm, Tiefe 97 mm
Spezifikationen
- Bemessungssteuerspeisespannung bei DC
- 24 - 27 V
- Spannungsart zur Betätigung
- DC
- Anzahl der Öffner als Hauptkontakte
- 0
- Anzahl der Schliesser als Hauptkontakte
- 3
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Betriebsspannung bei AC 50 Hz
- 24 - 690 V
- Betriebsspannung bei AC 60 Hz
- 24 - 690 V
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 45 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 38 A
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 18.5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 15 A
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 7 kW
- Bemessungsbetriebsleistung NEMA
- 14.9 kW
- Anzahl der Hilfskontakte als Schliesser
- 0
- Anzahl der Hilfskontakte als Öffner
- 1
- Geeignet für Reiheneinbau
- Nein
- Breite
- 45 mm
- Höhe
- 85 mm
- Tiefe
- 97 mm
