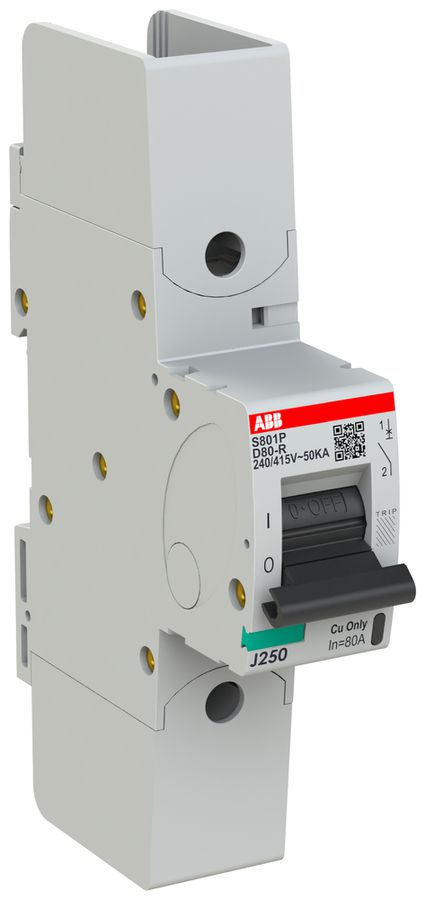

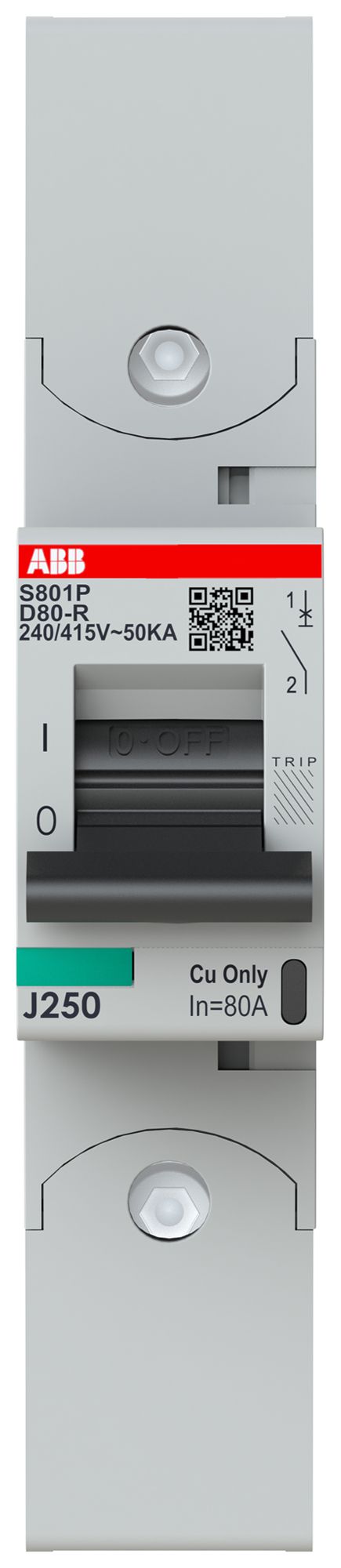

Leitungsschutzschalter ABB S801P-D80-R 1P 230V D-80A 50kA 1.5TE

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:807760352
EAN:7612271517335
WG.FG:22.30Verpackungseinheit: 1 Stk Herst.-Nr.:2CCG001264R0001
Herst.-Typ:S801P-D80-R

Beschreibung

Leitungsschutzschalter ABB S801P-D80-R, Polzahl (gesamt) 1, Anzahl der abgesicherten Pole 1, Bemessungsspannung 230 V, Spannungsart AC/DC, Bemessungsstrom 80 A, Auslösecharakteristik D, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 25 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 25 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 50 kA, Breite in Teilungseinheiten 1.5, Ausführung des elektrischen Anschlusses Kabelschuh

Zubehör

Spezifikationen

Einbautiefe
82.5 mm
Auslösecharakteristik
D
Polzahl (gesamt)
1
Anzahl der abgesicherten Pole
1
Bemessungsstrom
80 A
Bemessungsspannung
230 V
Bemessungsisolationsspannung Ui
690 V
Bemessungsstossspannungsfestigkeit Uimp
6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
25 kA
Spannungsart
AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
50 kA
Frequenz
50 - 60 Hz
Verlustleistung
6.4 W
Energiebegrenzungsklasse
3
Unterputzmontage
Nein
Mitschaltender Neutralleiter
Nein
Überspannungskategorie
3
Verschmutzungsgrad
3
Zusatzeinrichtungen möglich
Ja
Breite in Teilungseinheiten
1.5
Schutzart (IP)
IP20
Umgebungstemperatur während des Betriebs
-25 - 60 °C
Anschliessbarer Leiterquerschnitt mehrdrähtig
1 - 50 mm²
Anschliessbarer Leiterquerschnitt eindrähtig
1 - 70 mm²
Explosionsgeschützt
Nein

Downloads

Hersteller Produkteseite REACH-Deklaration Montageanleitung RoHS-Konformität DOC CE-Erklärung (Declaration of Conformity CE) PEP-Erklärung (Product Environmental Profile)
