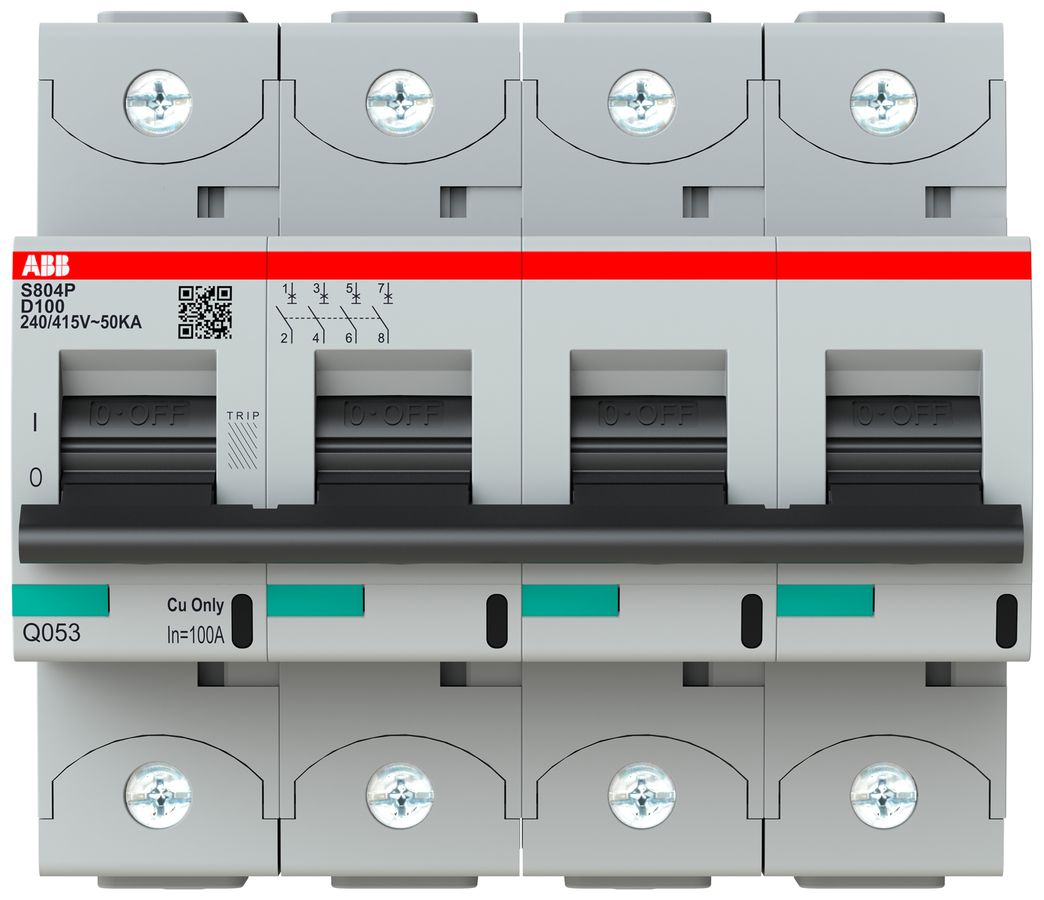

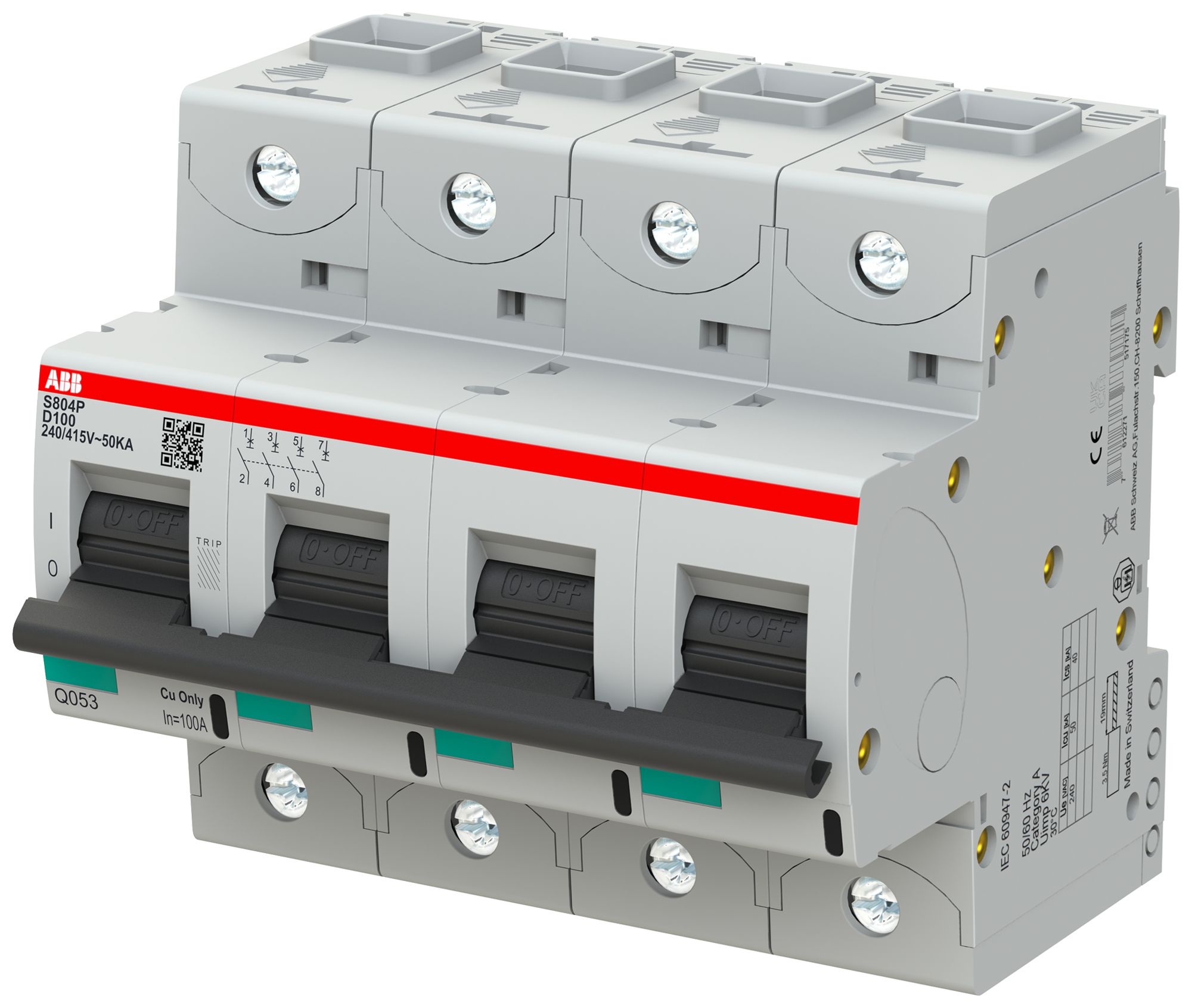

Leitungsschutzschalter ABB S804P-D100 4P 400V D-100A 50kA 6TE
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:807764302EAN:7612271517175WG.FG:22.30Verpackungseinheit:
1
Stk
Herst.-Nr.:2CCG001248R0001Herst.-Typ:S804P-D100
Beschreibung
Leitungsschutzschalter ABB S804P-D100, Polzahl (gesamt) 4, Anzahl der abgesicherten Pole 4, Bemessungsspannung 400 V, Spannungsart AC/DC, Bemessungsstrom 100 A, Auslösecharakteristik D, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 15 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 50 kA, Breite in Teilungseinheiten 6, Ausführung des elektrischen Anschlusses Schraubklemme
Zubehör
:strip_icc():strip_exif()/pim/1c/1c5ef383-f567-43f7-9bee-5eb2c90250ec.jpg)
ELDAS®-Nr:
543990113
Verpackungseinheit:
1
Stk
Spezifikationen
- Einbautiefe
- 82.5 mm
- Auslösecharakteristik
- D
- Polzahl (gesamt)
- 4
- Anzahl der abgesicherten Pole
- 4
- Bemessungsstrom
- 100 A
- Bemessungsspannung
- 400 V
- Bemessungsisolationsspannung Ui
- 690 V
- Bemessungsstossspannungsfestigkeit Uimp
- 6 kV
- Spannungsart
- AC/DC
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
- 15 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 50 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
- 50 kA
- Frequenz
- 50 - 60 Hz
- Verlustleistung
- 32 W
- Energiebegrenzungsklasse
- 3
- Unterputzmontage
- Nein
- Mitschaltender Neutralleiter
- Nein
- Überspannungskategorie
- 3
- Verschmutzungsgrad
- 3
- Zusatzeinrichtungen möglich
- Ja
- Breite in Teilungseinheiten
- 6
- Schutzart (IP)
- IP20
- Umgebungstemperatur während des Betriebs
- -25 - 60 °C
- Anschliessbarer Leiterquerschnitt mehrdrähtig
- 1 - 50 mm²
- Anschliessbarer Leiterquerschnitt eindrähtig
- 1 - 70 mm²
- Explosionsgeschützt
- Nein
