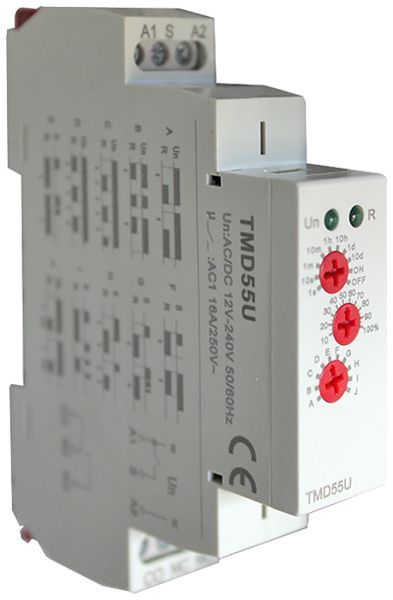

REG-Zeitrelais BSW TMD55U 0.1…864000s 12…240V 16A

REG-Zeitrelais BSW TMD55U 0.1…864000s 12…240V 16A

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:966600500WG.FG:38.58Verpackungseinheit: 1 Stk Herst.-Nr.:TMD55UHerst.-Typ:Zeitrelais TMD, 12-240VAC/DC, 1 Ausgang

Beschreibung

REG-Zeitrelais BSW TMD55U, Zeitbereich 0.1…864000 s, Bemessungssteuerspeisespannung AC 50 Hz 12…240 V, Bemessungssteuerspeisespannung bei DC 12…240 V, Spannungsart zur Betätigung AC/DC, Anzahl der Ausgänge verzögert Wechsler 1, Betriebsspannung AC 50 Hz 0…250 V, Betriebsspannung DC 0…24 V, Spannungsart der Betriebsspannung AC/DC, Nennstrom 16 A, Schutzart IP20, Breite 17.9 mm, Höhe 85.5 mm, Tiefe 65.5 mm

Spezifikationen

Ausführung des elektrischen Anschlusses: Schraubanschluss
Komplettgerät mit Sockel: Ja
Geeignet für Hutschienenmontage: Ja
Geeignet für Frontmontage: Nein
Aufsteckbar auf Schütz: Nein
Funktion ansprechverzögert: Ja
Funktion rückfallverzögert: Ja
Funktion einschaltwischend: Ja
Funktion ausschaltwischend: Ja
Funktion Stern/Dreieck: Nein
Funktion Impulsformend: Ja
Funktion blinkend mit Pause beginnend, Festzeit: Ja
Funktion blinkend mit Impuls beginnend, Festzeit: Ja
Funktion taktend mit Pause beginnend, variabel: Nein
Funktion taktend mit Impuls beginnend, variabel: Nein
Zeitbereich: 0.1 - 864000 s
Bemessungssteuerspeisespannung AC 50 Hz: 12 - 240 V
Bemessungssteuerspeisespannung AC 60 Hz: 12 - 240 V
Bemessungssteuerspeisespannung bei DC: 12 - 240 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Ausgänge, unverzögert, Öffner: 0
Anzahl der Ausgänge, unverzögert, Schliesser: 0
Anzahl der Ausgänge, unverzögert, Wechsler: 0
Anzahl der Ausgänge, verzögert, Öffner: 0
Anzahl der Ausgänge, verzögert, Schliesser: 0
Anzahl der Ausgänge, verzögert, Wechsler: 1
Ausgänge, umschaltbar verzögert/unverzögert: Ja
Mit Halbleiterausgang: Nein
Betriebsspannung bei AC 50 Hz: 0 - 250 V
Betriebsspannung bei AC 60 Hz: 0 - 250 V
Betriebsspannung bei DC: 0 - 24 V
Spannungsart der Betriebsspannung: AC/DC
Nennstrom: 16 A
Schutzart (IP): IP20
Breite: 17.9 mm
Höhe: 85.5 mm
Tiefe: 65.5 mm
