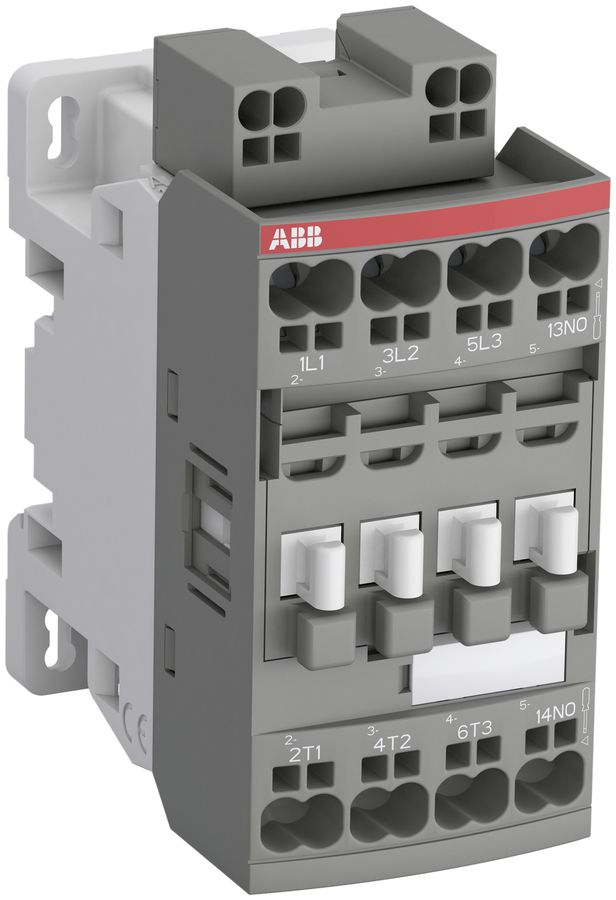

Schütz ABB AF09-30-10K-11 3P 25A/9A (AC-1/AC-3) +1S 24…60VUC Push-In

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:510101314
EAN:3471523154018
WG.FG:22.55Verpackungseinheit: 1 Stk Herst.-Nr.:1SBL137005R1110
Herst.-Typ:AF09-30-10K-11

Beschreibung

Schütz ABB AF09-30-10K-11, für Direktmontage oder für Montage auf Hutschiene TH35, Zusatzausrüstungen seitlich oder frontal aufsteckbar, Bemessungsbetriebsspannung ≤ 690 V AC, 45×92.3×77 mm

Zubehör

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz
24 - 60 V
Bemessungssteuerspeisespannung AC 60 Hz
24 - 60 V
Bemessungssteuerspeisespannung bei DC
20 - 60 V
Spannungsart zur Betätigung
AC/DC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schliesser als Hauptkontakte
3
Anschlussart Hauptstromkreis
Federzuganschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Anzahl der Hilfskontakte als Schliesser
1
Anzahl der Hilfskontakte als Öffner
0
Geeignet für Reiheneinbau
Nein
Breite
45 mm
Höhe
92.3 mm
Tiefe
77 mm
Eldas-Katalog
Kapitel 8 / Seite 72

Downloads

Hersteller Produkteseite REACH-Deklaration RoHS-Konformität EPD-Erklärung (Environmental Product Declaration)
