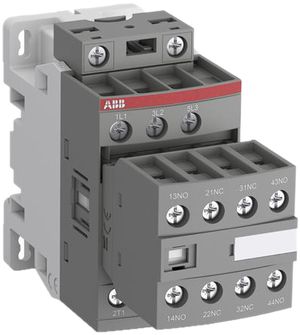

Schütz ABB AF09-30-22-11 3P 25A/9A (AC-1/AC-3) +2S/2Ö 24…60VUC Schraube

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:510100214
EAN:3471523110212
WG.FG:22.55Verpackungseinheit: 1 Stk Herst.-Nr.:1SBL137001R1122
Herst.-Typ:AF09-30-22-11

Beschreibung

Schütz ABB AF09-30-22-11, für Direktmontage oder für Montage auf Hutschiene TH35, Zusatzausrüstungen seitlich oder frontal aufsteckbar, Bemessungsbetriebsspannung ≤ 690 V AC, 45×86×110.5 mm

Zubehör

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz
24 - 60 V
Bemessungssteuerspeisespannung AC 60 Hz
24 - 60 V
Bemessungssteuerspeisespannung bei DC
20 - 60 V
Spannungsart zur Betätigung
AC/DC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schliesser als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4 kW
Anzahl der Hilfskontakte als Schliesser
2
Anzahl der Hilfskontakte als Öffner
2
Geeignet für Reiheneinbau
Nein
Breite
45 mm
Höhe
86 mm
Tiefe
110.5 mm
Eldas-Katalog
Kapitel 8 / Seite 72
