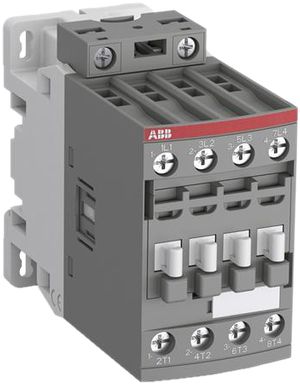

Schütz ABB AF38-40-00-13 4P 50A/22A (AC-1/AC-3) 100…250VUC Schraube

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:510100600EAN:3471523115330WG.FG:22.55Verpackungseinheit: 1 Stk Herst.-Nr.:1SBL297201R1300Herst.-Typ:AF38-40-00-13 100-250V50/60HZ-DC

Beschreibung

Schütz ABB AF38-40-00-13, für Direktmontage oder für Montage auf Hutschiene TH35, Zusatzausrüstungen seitlich oder frontal aufsteckbar, Bemessungsbetriebsspannung ≤ 690 V AC, 45×86×101 mm

Zubehör

Hilfskontaktblock ABB CA4-01, 1Ö 4A AC-15, frontal Schraubanschluss

510180000

ELDAS®-Nr: 510180000 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CAL4, 1S/1Ö 4A AC-15, seitlich Schraubanschluss

510182100

ELDAS®-Nr: 510182100 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-22E, 2S/2Ö 4A AC-15, frontal Schraubanschluss

510183010

ELDAS®-Nr: 510183010 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-10, 1S 4A AC-15, frontal Schraubanschluss

510180010

ELDAS®-Nr: 510180010 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-40E, 4S 4A AC-15, frontal Schraubanschluss

510182010

ELDAS®-Nr: 510182010 Verpackungseinheit: 1 Stk

Elektronische Überlastrelais ABB 5.70…18.9A zu AF09-AF38

510688041

ELDAS®-Nr: 510688041 Verpackungseinheit: 1 Stk

Elektronische Überlastrelais ABB 0.10…0.32A zu AF09-AF38

510688001

ELDAS®-Nr: 510688001 Verpackungseinheit: 1 Stk

Elektronische Überlastrelais ABB 0.30…1A zu AF09-AF38

Alternativen anzeigen

510688011

ELDAS®-Nr: 510688011 Verpackungseinheit: 1 Stk

Elektronische Überlastrelais ABB 0.80…2.70A zu AF09-AF38

510688021

ELDAS®-Nr: 510688021 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-22EK, 2S/2Ö 4A AC-15, frontal Push-In-Anschluss

510183020

ELDAS®-Nr: 510183020 Verpackungseinheit: 1 Stk

Thermorelais ABB 16…20A z. AF09…AF38

510389214

ELDAS®-Nr: 510389214 Verpackungseinheit: 1 Stk

Thermorelais ABB 4.2…5.7A z. AF09…AF38

510389104

ELDAS®-Nr: 510389104 Verpackungseinheit: 1 Stk

Elektronische Überlastrelais ABB 1.90…6.30A zu AF09-AF38

510688031

ELDAS®-Nr: 510688031 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-01K, 1Ö 4A AC-15, frontal Push-In-Anschluss

510180020

ELDAS®-Nr: 510180020 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-10K, 1S 4A AC-15, frontal Push-In-Anschluss

510180030

ELDAS®-Nr: 510180030 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-31EK, 3S/1Ö 4A AC-15, frontal Push-In-Anschluss

510182070

ELDAS®-Nr: 510182070 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-40EK, 4S 4A AC-15, frontal Push-In-Anschluss

510182110

ELDAS®-Nr: 510182110 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CAL4, 1S/1Ö 4A AC-15, seitlich Push-In-Anschluss

510182130

ELDAS®-Nr: 510182130 Verpackungseinheit: 1 Stk

Thermorelais ABB 0.41…0.55A z. AF09…AF38

510389054

ELDAS®-Nr: 510389054 Verpackungseinheit: 1 Stk

Thermorelais ABB 13…16A z. AF09…AF38

510389204

ELDAS®-Nr: 510389204 Verpackungseinheit: 1 Stk

Thermorelais ABB 1…1.3A z. AF09…AF38

510389094

ELDAS®-Nr: 510389094 Verpackungseinheit: 1 Stk

Thermorelais ABB 24…29A z. AF09…AF38

510389224

ELDAS®-Nr: 510389224 Verpackungseinheit: 1 Stk

Modellvarianten

Schütz ABB AF26-40-00 4P 45A/26A (AC-1/AC-3) 100…250VUC Schraube

510110340

ELDAS®-Nr: 510110340 Verpackungseinheit: 1 Stk

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz: 100 - 250 V
Bemessungssteuerspeisespannung AC 60 Hz: 100 - 250 V
Bemessungssteuerspeisespannung bei DC: 20 - 500 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schliesser als Hauptkontakte: 4
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 690 - 690 V
Betriebsspannung bei AC 60 Hz: 690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 22 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Anzahl der Hilfskontakte als Schliesser: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Ja
Breite: 45 mm
Höhe: 86 mm
Tiefe: 101 mm
Eldas-Katalog: Kapitel 8 / Seite 73
