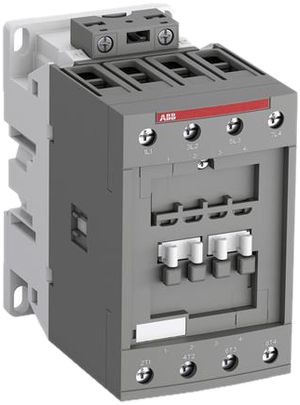

Schütz ABB AF52-40-00-13 4P 100A/52A (AC-1/AC-3) 100…250VUC Schraube

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:510100620EAN:3471523133631WG.FG:22.55Verpackungseinheit: 1 Stk Herst.-Nr.:1SBL367201R1300Herst.-Typ:AF52-40-00-13 100-250V50/60HZ-DC

Beschreibung

Schütz ABB AF52-40-00-13, für Direktmontage oder für Montage auf Hutschiene TH35, Zusatzausrüstungen seitlich oder frontal aufsteckbar, Bemessungsbetriebsspannung ≤ 690 V AC, 70×125.5×113.5 mm

Zubehör

Hilfskontaktblock ABB CA4-01, 1Ö 4A AC-15, frontal Schraubanschluss

510180000

ELDAS®-Nr: 510180000 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CAL4, 1S/1Ö 4A AC-15, seitlich Schraubanschluss

510182100

ELDAS®-Nr: 510182100 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-22E, 2S/2Ö 4A AC-15, frontal Schraubanschluss

510183010

ELDAS®-Nr: 510183010 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-10, 1S 4A AC-15, frontal Schraubanschluss

510180010

ELDAS®-Nr: 510180010 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-40E, 4S 4A AC-15, frontal Schraubanschluss

510182010

ELDAS®-Nr: 510182010 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-22EK, 2S/2Ö 4A AC-15, frontal Push-In-Anschluss

510183020

ELDAS®-Nr: 510183020 Verpackungseinheit: 1 Stk

Thermorelais ABB 57…67A z. AF40…AF65

510389524

ELDAS®-Nr: 510389524 Verpackungseinheit: 1 Stk

Elektronische Überlastrelais ABB 15…45A zu AF40-AF65

510688061

ELDAS®-Nr: 510688061 Verpackungseinheit: 1 Stk

Elektronische Überlastrelais ABB 9…30A zu AF40-AF65

510688051

ELDAS®-Nr: 510688051 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-01K, 1Ö 4A AC-15, frontal Push-In-Anschluss

510180020

ELDAS®-Nr: 510180020 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-10K, 1S 4A AC-15, frontal Push-In-Anschluss

510180030

ELDAS®-Nr: 510180030 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-31EK, 3S/1Ö 4A AC-15, frontal Push-In-Anschluss

510182070

ELDAS®-Nr: 510182070 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CA4-40EK, 4S 4A AC-15, frontal Push-In-Anschluss

510182110

ELDAS®-Nr: 510182110 Verpackungseinheit: 1 Stk

Hilfskontaktblock ABB CAL4, 1S/1Ö 4A AC-15, seitlich Push-In-Anschluss

510182130

ELDAS®-Nr: 510182130 Verpackungseinheit: 1 Stk

Thermorelais ABB 36…47A z. AF40…AF65

510389504

ELDAS®-Nr: 510389504 Verpackungseinheit: 1 Stk

Thermorelais ABB 44…53A z. AF40…AF65

510389514

ELDAS®-Nr: 510389514 Verpackungseinheit: 1 Stk

Modellvarianten

Schütz ABB AF80-40-00-13 4P 125A/80A (AC-1/AC-3) 100…250VUC Schraube

510100650

ELDAS®-Nr: 510100650 Verpackungseinheit: 1 Stk

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz: 100 - 250 V
Bemessungssteuerspeisespannung AC 60 Hz: 100 - 250 V
Bemessungssteuerspeisespannung bei DC: 100 - 250 V
Spannungsart zur Betätigung: AC/DC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schliesser als Hauptkontakte: 4
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 100 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 52 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Anzahl der Hilfskontakte als Schliesser: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Breite: 70 mm
Höhe: 125.5 mm
Tiefe: 113.5 mm
Eldas-Katalog: Kapitel 8 / Seite 73
