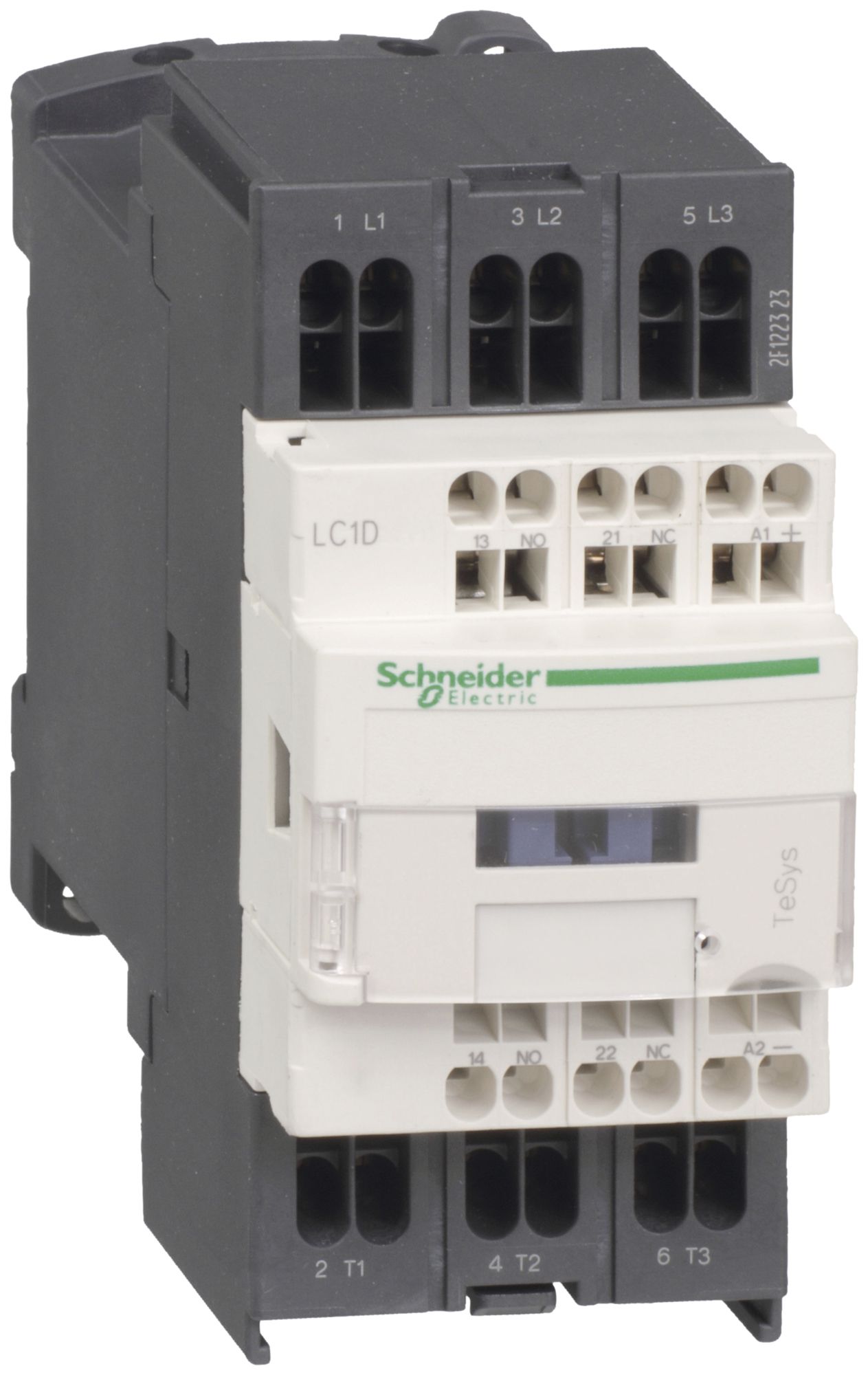

Schütz Schneider Electric LC1 18A 24V 1S+1Ö

Schütz Schneider Electric LC1 18A 24V 1S+1Ö

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:514400532EAN:3389110803617WG.FG:24.52Verpackungseinheit: 15 Stk Herst.-Nr.:LC1D183B7

Beschreibung

Schütz Schneider ElectricTeSys LC1, EN 60947-1 /-4-1, zum Schalten von Motoren ≤ 7.5 kW bei 400 V, Steuerspannungstoleranz -20 %/+10 %, 2 Hilfskontakte, U_n ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz: 24 - 24 V
Bemessungssteuerspeisespannung AC 60 Hz: 24 - 24 V
Spannungsart zur Betätigung: AC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schliesser als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Federzuganschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 4 kW
Anzahl der Hilfskontakte als Schliesser: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Breite: 45 mm
Höhe: 99 mm
Tiefe: 86 mm

Downloads

REACH-Deklaration RoHS-Konformität
