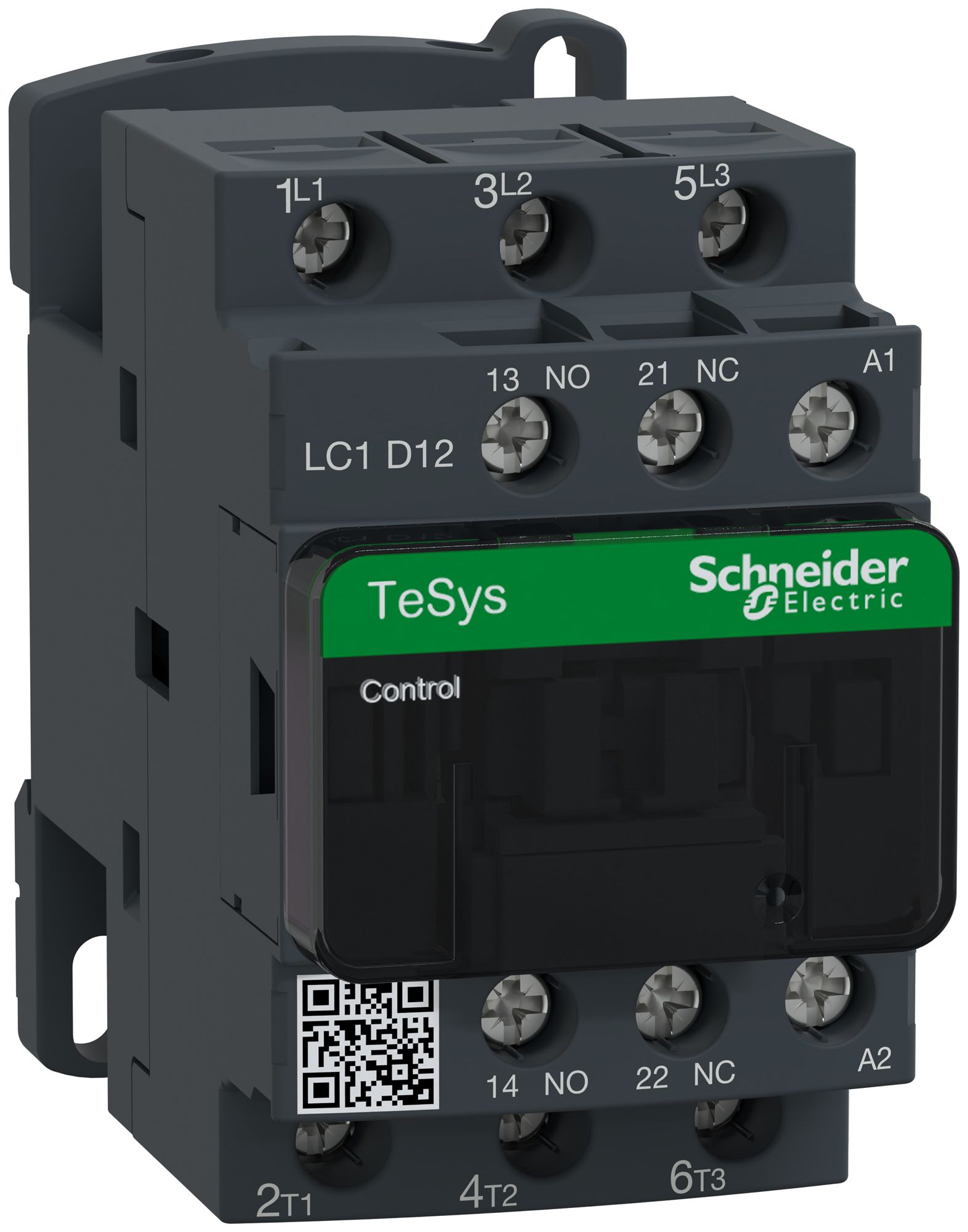

Schütz Schneider Electric LC1D12E7 48V/50/60Hz 1S+1Cont.12A TeSys

Schütz Schneider Electric LC1D12E7 48V/50/60Hz 1S+1Cont.12A TeSys

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:514400324EAN:3389110349191WG.FG:24.52Verpackungseinheit: 20 Stk Herst.-Nr.:LC1D12E7

Beschreibung

Schütz Schneider Electric TeSys LC1 D09…LC1 D95, EN 60947-1 /-4-1, zum Schalten von Motoren ≤ 7.5 kW bei 400 V, Steuerspannungstoleranz -20 %/+10 %, Kontaktspannung ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, Schraubklemmen, LC1 D09…LC1 D38, 2 Hilfskontakte, aufschnappbar auf Profilschiene EN 50022-35

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz: 48 - 48 V
Bemessungssteuerspeisespannung AC 60 Hz: 48 - 48 V
Spannungsart zur Betätigung: AC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schliesser als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7.5 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
Anzahl der Hilfskontakte als Schliesser: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Breite: 45 mm
Höhe: 77 mm
Tiefe: 86 mm
Eldas-Katalog: Kapitel 9 / Seite 74

Downloads

REACH-Deklaration RoHS-Konformität
