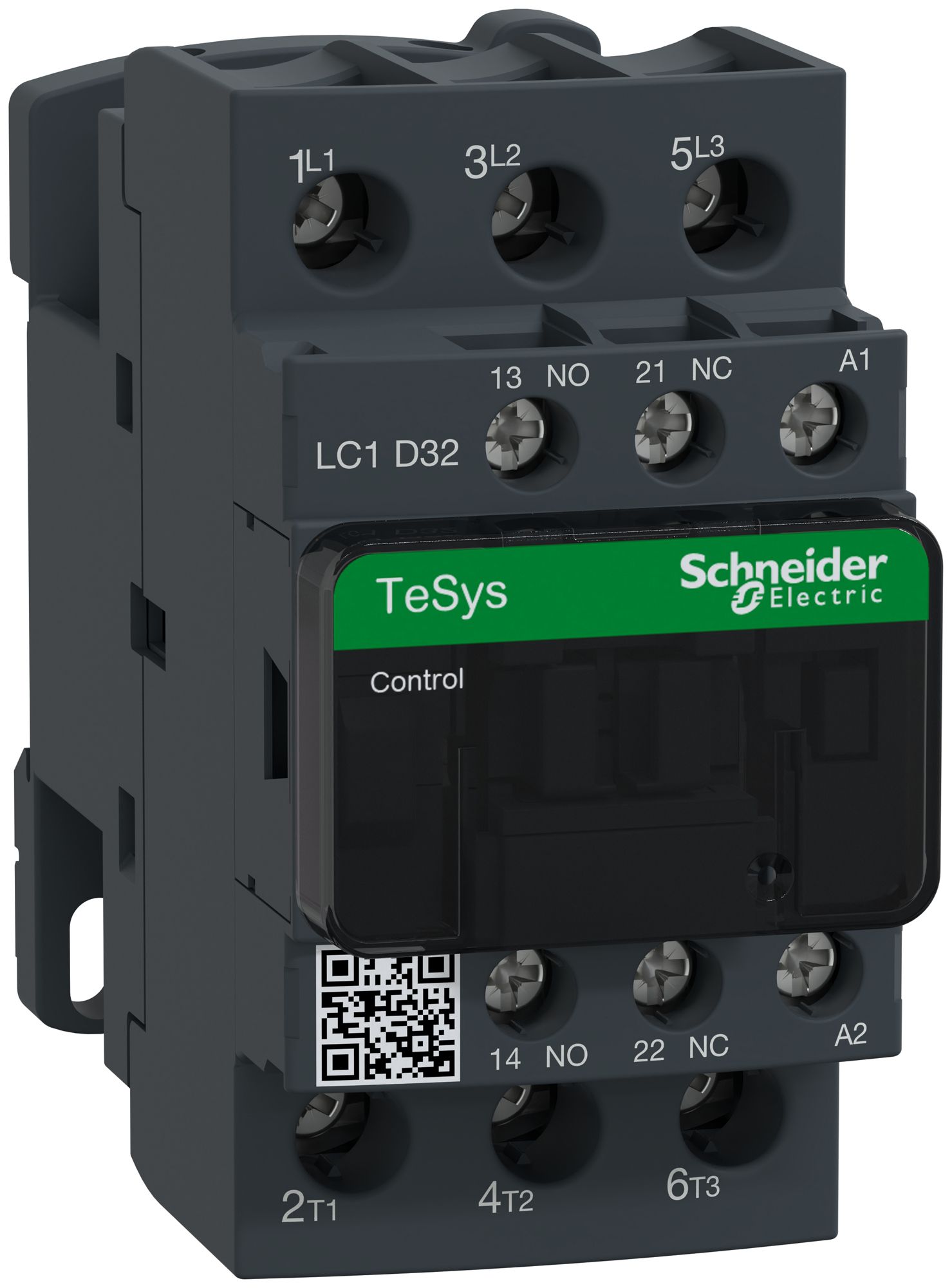

Schütz Schneider Electric LC1D32F7 110V/50/60Hz 1S+1Cont.32A TeSys

Schütz Schneider Electric LC1D32F7 110V/50/60Hz 1S+1Cont.32A TeSys

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:514400355EAN:3389110350197WG.FG:24.52Verpackungseinheit: 20 Stk Herst.-Nr.:LC1D32F7

Beschreibung

Schütz Schneider Electric TeSys LC1 D09P7…LC1 D95P7, EN 60947-1 /-4-1, zum Schalten von Motoren ≤ 7.5 kW bei 400 V, Steuerspannungstoleranz -20 %/+10 %, 2 Hilfskontakte, U_n ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, Schraubklemmen, LC1 D09P7…LC1 D38P7, aufschnappbar auf Profilschiene EN 50022-35, 45×85×92 mm

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz: 110 - 110 V
Bemessungssteuerspeisespannung AC 60 Hz: 110 - 110 V
Spannungsart zur Betätigung: AC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schliesser als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 18 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 7.5 kW
Anzahl der Hilfskontakte als Schliesser: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Breite: 45 mm
Höhe: 85 mm
Tiefe: 92 mm
Eldas-Katalog: Kapitel 8 / Seite 90

Downloads

REACH-Deklaration RoHS-Konformität
