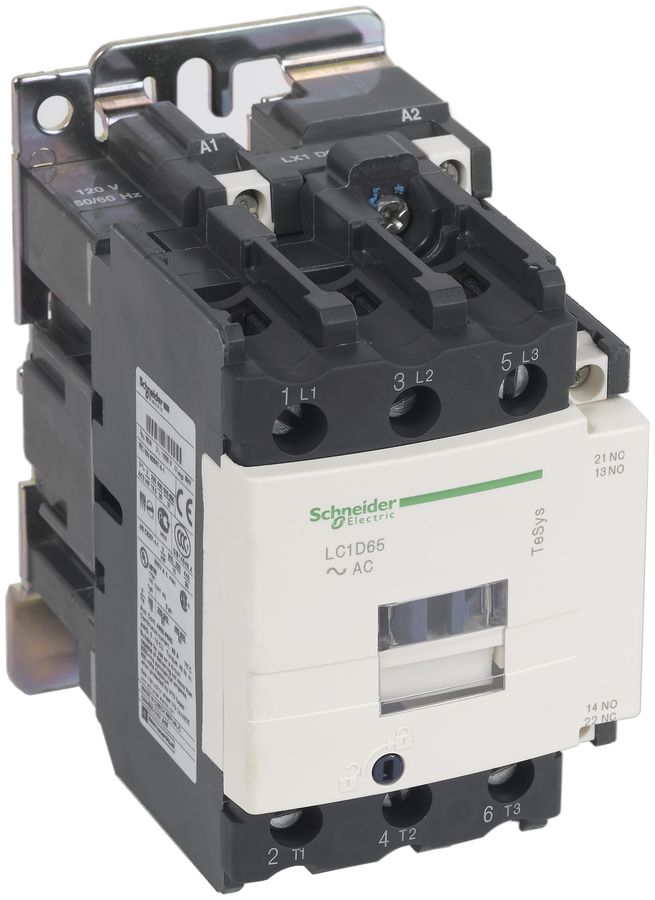

Schütz Schneider Electric LC1D65E7 48V/50/60Hz 1S+1Cont.65A TeSys

Schütz Schneider Electric LC1D65E7 48V/50/60Hz 1S+1Cont.65A TeSys

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Erhältlich solange Vorrat

ELDAS®-Nr:514400394EAN:3389110436761WG.FG:24.52Verpackungseinheit: 5 Stk Herst.-Nr.:LC1D65E7

Beschreibung

Schütz Schneider Electric TeSys LC1 D09…LC1 D95, EN 60947-1 /-4-1, zum Schalten von Motoren ≤ 7.5 kW bei 400 V, Steuerspannungstoleranz -20 %/+10 %, Kontaktspannung ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, Schraubklemmen, LC1 D40…LC1 D95, 2 Hilfskontakte, aufschnappbar auf Profilschiene EN 50023-75

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz: 48 - 48 V
Bemessungssteuerspeisespannung AC 60 Hz: 48 - 48 V
Spannungsart zur Betätigung: AC
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schliesser als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Anzahl der Hilfskontakte als Schliesser: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Breite: 85 mm
Höhe: 127 mm
Tiefe: 176 mm

Downloads

REACH-Deklaration RoHS-Konformität
