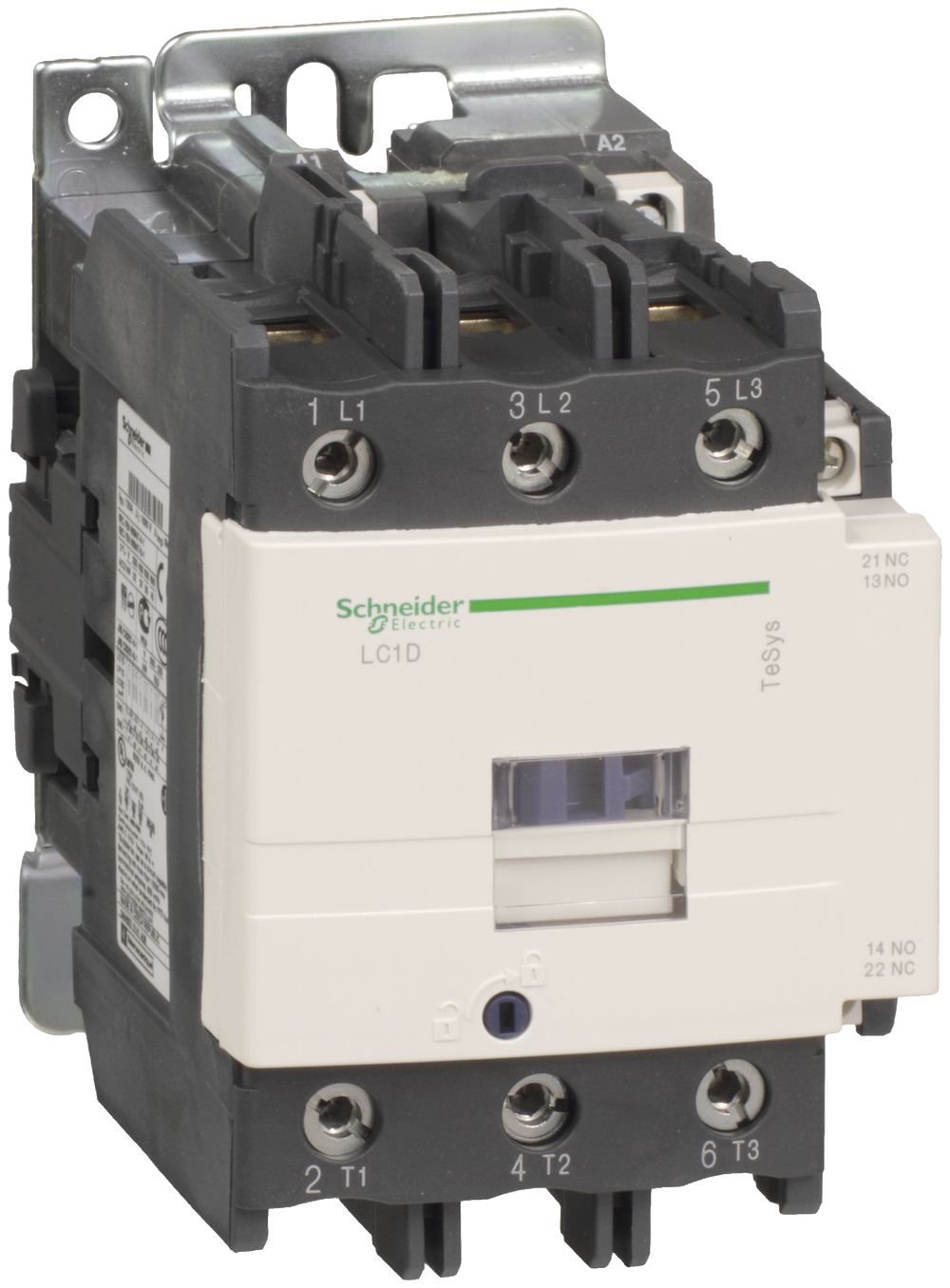

Schütz Schneider Electric LC1D80P7 230V/50/60Hz 1S+1Cont.80A TeSys

Schütz Schneider Electric LC1D80P7 230V/50/60Hz 1S+1Cont.80A TeSys

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:514400407EAN:3389110442823WG.FG:24.52Verpackungseinheit: 5 Stk Herst.-Nr.:LC1D80P7

Beschreibung

Schütz Schneider Electric TeSys, EN 60947-1 /-4-1, 3L zum Schalten von Motoren ≤ 7.5 kW bei 400 V, (-20/+10 %), 2 Hilfskontakte, U_n ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, aufschnappbar auf Profilschiene EN 50023-75, 85×127×130 mm

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz: 230 - 230 V
Bemessungssteuerspeisespannung AC 60 Hz: 230 - 230 V
Spannungsart zur Betätigung: AC
Anzahl der Schliesser als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Anzahl der Hilfskontakte als Schliesser: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Breite: 85 mm
Höhe: 127 mm
Tiefe: 130 mm
Eldas-Katalog: Kapitel 9 / Seite 68

Downloads

REACH-Deklaration RoHS-Konformität
