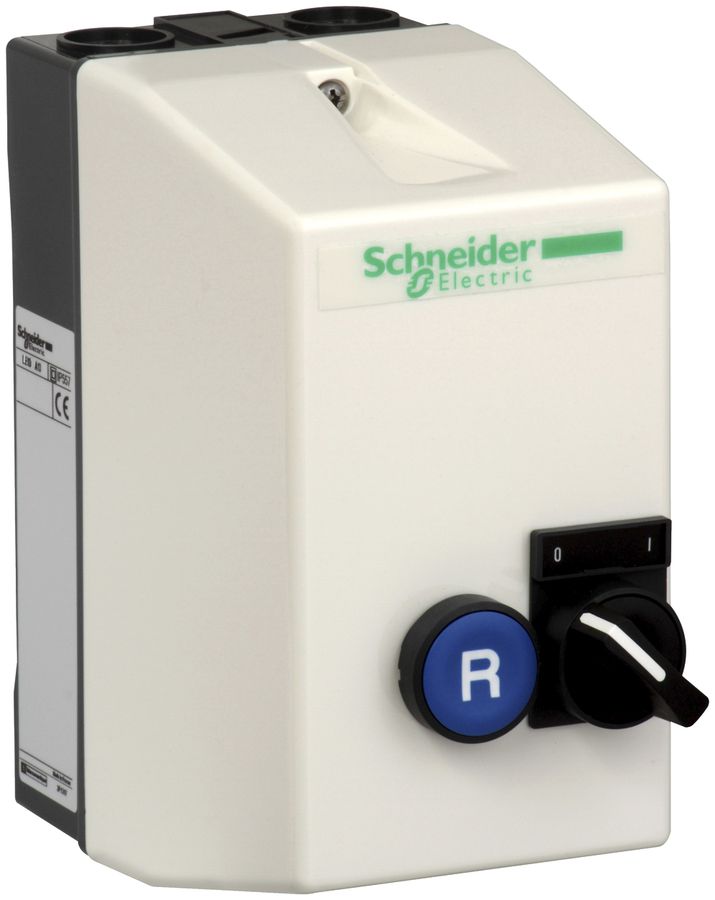

Schütz TeSys mit Gehäuse 0-I, Reset, ohne Th.Relais 12A/230V

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:514403047
EAN:3389110576764
WG.FG:24.52Verpackungseinheit: 5 Stk Herst.-Nr.:LE1D12P7A13

Beschreibung

Schütz Schneider Electric, mit Gehäuse Schneider Electric TeSys LE1 D09…D35, 3L, 88×166×135 mm, U ≤ 690 V AC, mit Drehschalter START-STOP, Rückstelltaste RESET, verdrahtet, Impulskontaktsteuerung, ohne Thermorelais Serie 514 289 300 (separat bestellen), Gehäuse Isolierstoff grau, Platz für 1 Hilfsschalter (seitlich), T -5…40 °C, IP65, für Schütz LC1D12,

Modellvarianten

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz
230 - 230 V
Bemessungssteuerspeisespannung AC 60 Hz
230 - 230 V
Spannungsart zur Betätigung
AC
Anzahl der Schliesser als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
12 A
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Anzahl der Hilfskontakte als Schliesser
1
Anzahl der Hilfskontakte als Öffner
1
Geeignet für Reiheneinbau
Nein
Breite
88 mm
Höhe
166 mm
Tiefe
135 mm
Eldas-Katalog
Kapitel 9 / Seite 71

Downloads

REACH-Deklaration RoHS-Konformität
