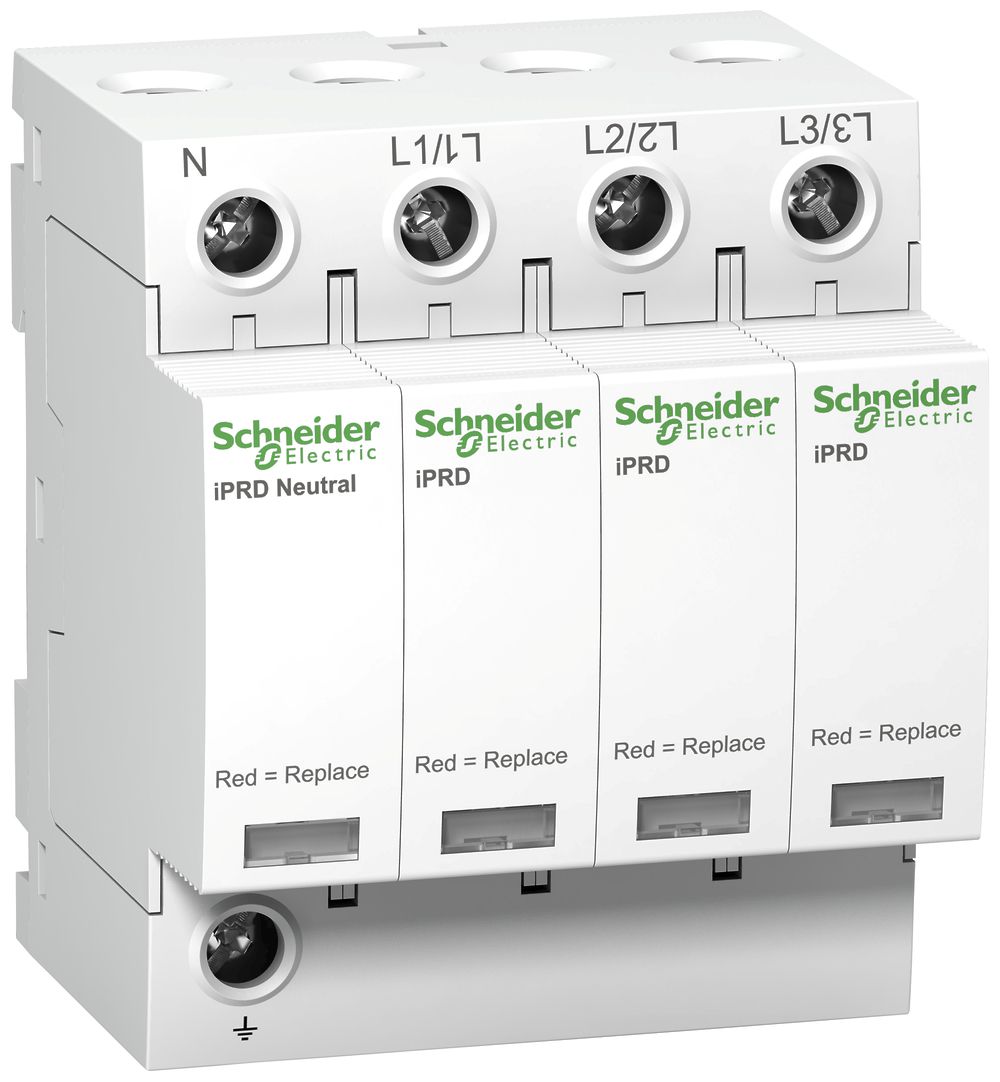

Überspannungsableiter Acti9 iPRD40r T2 4P Imax 40kA

Überspannungsableiter Acti9 iPRD40r T2 4P Imax 40kA

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:808414077EAN:3606480506345WG.FG:24.50Verpackungseinheit: 3 Stk Herst.-Nr.:A9L40601

Beschreibung

Überspannungsableiter Schneider Electric Acti9 iPRD40r, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 400 V, max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 63 A, max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 80 A, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 mm², max. Leiterquerschnitt flexibel (feindrähtig) 16 mm², Nennableitstossstrom (8/20 µs) 15 kA, max. Ableitstossstrom (8/20 µs) 40 kA, Schutzpegel 1.4 kV, Schutzpegel L-N 1.4 kV, Schutzpegel N-PE 1.4 kV, Kurzschlussfestigkeit (Isccr) 50 kA, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Baugrösse 4 TE, 3-polig+N, Schutzmodule steckbar

Spezifikationen

Netzform DC: Nein
Netzform IT: Nein
Netzform TN: Nein
Netzform TN-C: Nein
Netzform TN-C-S: Nein
Netzform TN-S: Ja
Netzform TT: Ja
Netzform sonstige: Nein
Anzahl der Leiter (ohne Erde): 4
Nennableitstossstrom (8/20): 15 kA
Max. Ableitstossstrom (8/20): 40 kA
Nennspannung AC: 400 V
Höchste Dauerspannung AC: 350 V
Schutzpegel: 1.4 kV
Schutzpegel L-N: 1.4 kV
Schutzpegel N-PE: 1.4 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 63 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 80 A
Kurzschlussfestigkeit (Isccr): 50 kA
Integrierter Kurzschlussschutz: Nein
Integrierte Vorsicherung: Nein
Leckstromfrei: Nein
Montageart: Hutschiene TH35
Baugrösse: 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 16 mm²
Mit Fernmeldekontakt: Ja
Signalisierung am Gerät: optisch
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
