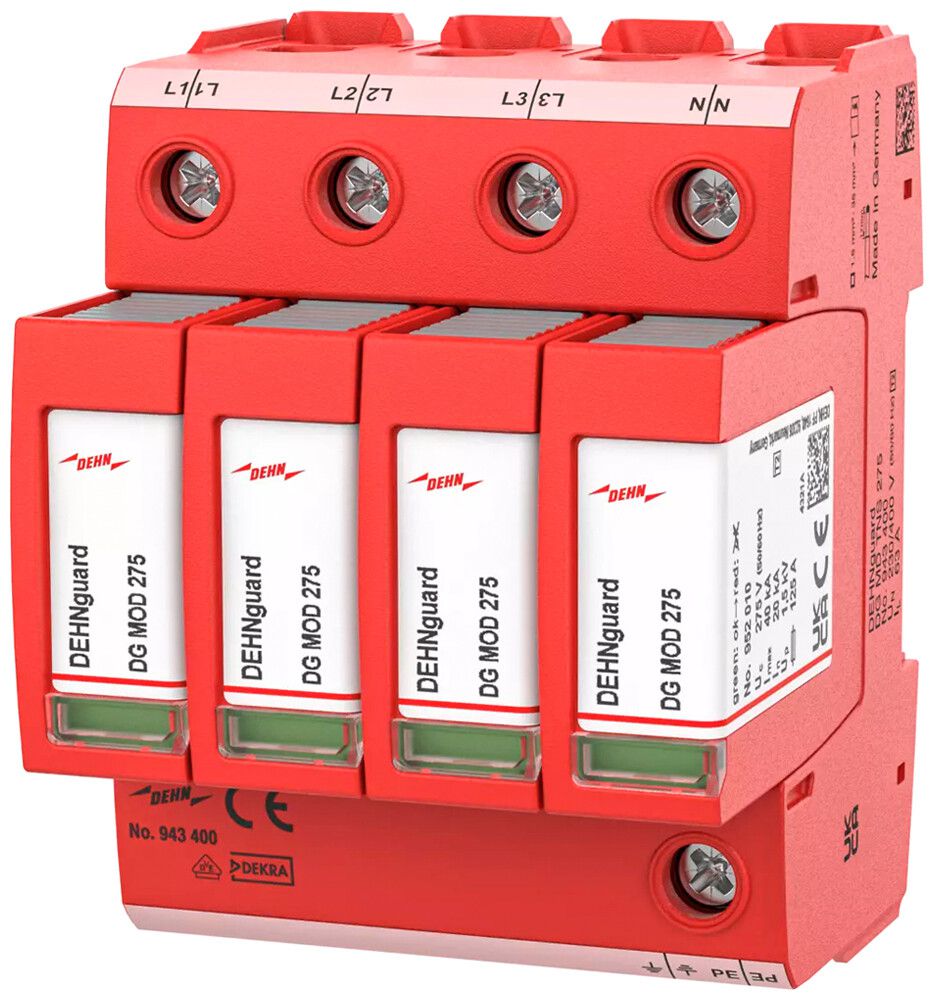

Überspannungsableiter DEHN/elvatec DEHNguard MD TN-S 4P 230V 125A 63A 4 TE
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:808427219EAN:4013364521919WG.FG:35.12Verpackungseinheit:
1
Stk
Herst.-Nr.:943400Herst.-Typ:DEHNguard MD TNS 275
Beschreibung
Überspannungsableiter DEHN/elvatec DEHNguard MD, Netzform TN-S, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 230 V, max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A, max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 63 A, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20 µs) 20 kA, max. Ableitstossstrom (8/20 µs) 40 kA, Schutzpegel 1.5 kV, Schutzpegel N-PE 1.5 kV, Kurzschlussfestigkeit (Isccr) 50 kA, Signalisierung am Gerät optisch, Schutzart IP20, Baugrösse 4 TE, mit Doppelschraubanschluss
Spezifikationen
- Netzform DC
- Nein
- Netzform IT
- Nein
- Netzform TN
- Nein
- Netzform TN-C
- Nein
- Netzform TN-C-S
- Nein
- Netzform TN-S
- Ja
- Netzform TT
- Nein
- Netzform sonstige
- Nein
- Anzahl der Leiter (ohne Erde)
- 4
- Nennableitstossstrom (8/20)
- 20 kA
- Max. Ableitstossstrom (8/20)
- 40 kA
- Nennspannung AC
- 230 V
- Höchste Dauerspannung AC
- 275 V
- Schutzpegel
- 1.5 kV
- Schutzpegel N-PE
- 1.5 kV
- Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
- 125 A
- Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
- 63 A
- Kurzschlussfestigkeit (Isccr)
- 50 kA
- Montageart
- Hutschiene TH35
- Baugrösse
- 4 TE
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
- 35 mm²
- Max. Leiterquerschnitt flexibel (feindrähtig)
- 25 mm²
- Signalisierung am Gerät
- optisch
- Prüfklasse Typ 2
- Ja
- Schutzart (IP)
- IP20
