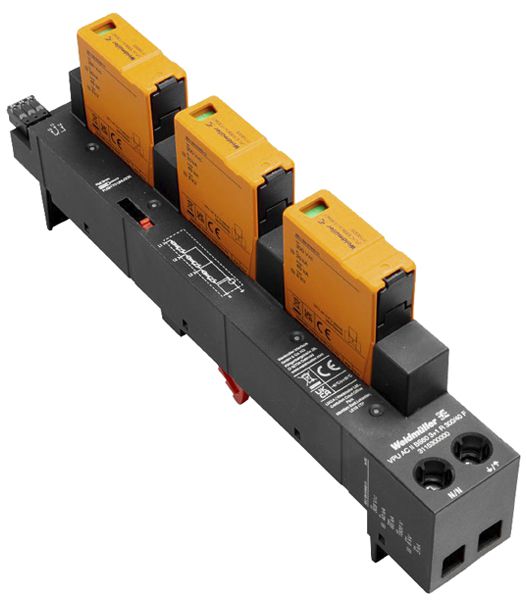

Überspannungsableiter WM VPU AC II BS60 3 R 300/40 F TN-C 3L 230V

Überspannungsableiter WM VPU AC II BS60 3 R 300/40 F TN-C 3L 230V

Aktion

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:808500072EAN:4099987207027WG.FG:35.11Verpackungseinheit: 1 Stk Herst.-Nr.:3115340000Herst.-Typ:VPU AC II BS60 3 R 300/40 F

Beschreibung

Überspannungsableiter Weidmüller VPU AC II BS60 3 R 300/40 F, Netzform TN-C, Anzahl der Leiter (ohne Erde) 3, Nennspannung AC 230 V, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, Kurzschlussfestigkeit (Isccr) 100 kA, integrierter Kurzschlussschutz, integrierte Vorsicherung, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Baugrösse 2 TE, Typ II+III, für den Überspannungsschutz in Energietechnik und Stromversorgung, das Gerät sollte nahe der Einspeisung der zu schützenden Anlage installiert werden

Spezifikationen

Netzform DC: Nein
Netzform IT: Nein
Netzform TN: Nein
Netzform TN-C: Ja
Netzform TN-C-S: Nein
Netzform TN-S: Nein
Netzform TT: Nein
Netzform sonstige: Nein
Anzahl der Leiter (ohne Erde): 3
Nennableitstossstrom (8/20): 20 kA
Max. Ableitstossstrom (8/20): 40 kA
Nennspannung AC: 230 V
Höchste Dauerspannung AC: 300 V
Schutzpegel: 1.5 kV
Schutzpegel L-N: 1.5 kV
Schutzpegel N-PE: 1.5 kV
Kurzschlussfestigkeit (Isccr): 100 kA
Integrierter Kurzschlussschutz: Ja
Integrierte Vorsicherung: Ja
Leckstromfrei: Nein
Montageart: Sammelschiene
Baugrösse: 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Mit Fernmeldekontakt: Ja
Signalisierung am Gerät: optisch
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Aktions-Kategorie: Verteiler | Schutzgeräte

Downloads

Hersteller Produkteseite REACH-Deklaration RoHS-Konformität
