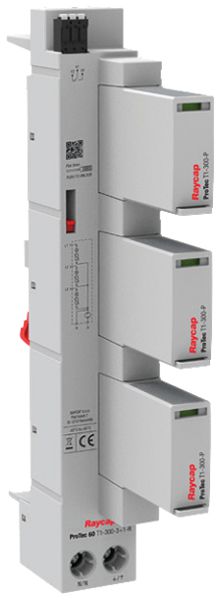

Überspannungsschutz Raycap TN-S TT 240V 315A Klasse I+II Typ 1+2
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr:808434019WG.FG:35.11Verpackungseinheit:
1
Stk
Herst.-Nr.:04.60.9253Herst.-Typ:ProTec 60 T1 3+1-R
Beschreibung
Überspannungsschutz Awag Raycap, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 240 V, max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 315 A, max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 315 A, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1500 kV, Schutzpegel L-N 1500 kV, Schutzpegel N-PE 1500 kV, Kurzschlussfestigkeit (Isccr) 25 kA, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Klasse I+II, Typ 1+2
Spezifikationen
- Netzform DC
- Nein
- Netzform IT
- Nein
- Netzform TN
- Nein
- Netzform TN-C
- Nein
- Netzform TN-C-S
- Nein
- Netzform TN-S
- Ja
- Netzform TT
- Ja
- Netzform sonstige
- Nein
- Anzahl der Leiter (ohne Erde)
- 4
- Nennableitstossstrom (8/20)
- 20 kA
- Max. Ableitstossstrom (8/20)
- 40 kA
- Nennspannung AC
- 240 V
- Höchste Dauerspannung AC
- 305 V
- Schutzpegel
- 1500 kV
- Schutzpegel L-N
- 1500 kV
- Schutzpegel N-PE
- 1500 kV
- Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
- 315 A
- Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
- 315 A
- Kurzschlussfestigkeit (Isccr)
- 25 kA
- Integrierter Kurzschlussschutz
- Nein
- Integrierte Vorsicherung
- Nein
- Leckstromfrei
- Nein
- Montageart
- Sammelschiene
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
- 35 mm²
- Max. Leiterquerschnitt flexibel (feindrähtig)
- 25 mm²
- Mit Fernmeldekontakt
- Ja
- Signalisierung am Gerät
- optisch
- Prüfklasse Typ 2
- Ja
- Schutzart (IP)
- IP20
