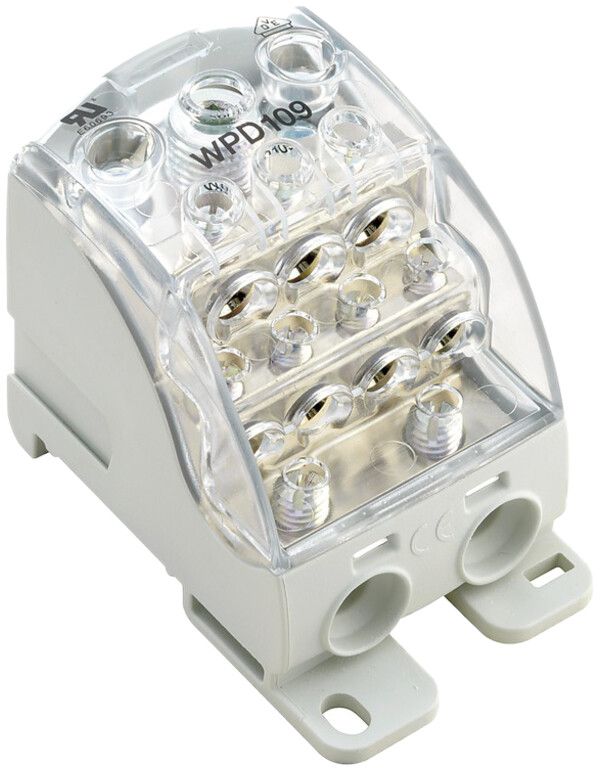

Verteilerblock WM WPD 109 1P 490A 1×Eing 9×Ausg 1.5…35mm² 1.5…185mm²

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr:157461132EAN:4050118384895WG.FG:32.13Verpackungseinheit: 1 Stk Herst.-Nr.:1562090000Herst.-Typ:WPD 109 1X185/2X35+3X25+4X16 GY

Beschreibung

Verteilerblock Weidmüller Klippon Connect WPD 109 1X185/2X35+3X25+4X16 GY, Polzahl 1, Nennstrom 490 A, Anzahl der Eingänge 1, Anzahl der Ausgänge 9, Leiterquerschnitt Abgang 1.5…35 mm², Leiterquerschnitt Zugang 1.5…185 mm², Anschlussart schrauben, Montageart DIN-Schiene/Schraube, geeignet für massive Leiter, geeignet für mehrdrähtige Leiter, geeignet für feindrähtige Leiter, geeignet für feindrähtige Leiter ohne Aderendhülse, geeignet für feinstdrähtige Leiter, geeignet für feinstdrähtige Leiter ohne Aderendhülse, berührungssicher, Breite 51.1 mm, Höhe 95 mm, Tiefe 77 mm, für DIN 35, geeignet für Leiter in Kupfer und in Aluminium, Spannung bei 1000 V AC/DC, Eingang (Input) Anschlussquerschnitte 1×1.5…185 mm², Ausgang (Output) 2×1.5…35 mm², 3×1.5…25 mm² und 4×1.5…16 mm², Gehäuse aus Wemid, Brennbarkeitsklasse des Isolierstoffs nach UL94 V-0, Schrauben aus Stahl, nach IEC 60947-7-1 und UL 1059, Betriebstemperatur -50…130 °C, IP20, Kennfarbe lichtgrau

Zubehör

Schraubenzieher WM SDS 0.6X3.5X100 Klingenlänge 100mm

983120112

ELDAS®-Nr: 983120112 Verpackungseinheit: 1 Stk

Stiftschlüssel-Satz Weidmüller SKS MR SW 2.0/2.5/3.0/4.0/5.0/6.0/8.0

983370309

ELDAS®-Nr: 983370309 Verpackungseinheit: 1 Stk

Modellvarianten

Verteilerblock WM WPD 109 1P 490A 1×Eing 9×Ausg 1.5…35mm² 1.5…185mm²

157431102

ELDAS®-Nr: 157431102 Verpackungseinheit: 1 Stk

Verteilerblock WM WPD 109 1P 490A 1×Eing 9×Ausg 1.5…35mm² 1.5…185mm²

157431112

ELDAS®-Nr: 157431112 Verpackungseinheit: 1 Stk

Verteilerblock WM WPD 109 1P 490A 1×Eing 9×Ausg 1.5…35mm² 1.5…185mm²

157452052

ELDAS®-Nr: 157452052 Verpackungseinheit: 1 Stk

Spezifikationen

Polzahl: 1
Nennstrom: 490 A
Anschlussart: schrauben
Montageart: DIN-Schiene/Schraube
Anzahl der Eingänge: 1
Anzahl der Ausgänge: 9
Geeignet für massive Leiter: Ja
Geeignet für mehrdrähtige Leiter: Ja
Geeignet für feindrähtige Leiter: Ja
Geeignet für feindrähtige Leiter ohne Aderendhülse: Ja
Geeignet für feinstdrähtige Leiter: Ja
Geeignet für feinstdrähtige Leiter ohne Aderendhülse: Ja
Leiterquerschnitt Zugang: 1.5 - 185 mm²
Leiterquerschnitt Abgang: 1.5 - 35 mm²
Berührungssicher: Ja
Höhe: 95 mm
Breite: 51.1 mm
Tiefe: 77 mm
Abschlussplatte erforderlich: Nein
Anschliessbarer Leiterquerschnitt eindrähtig: 0.5 - 185 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5 - 185 mm²
Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5 - 185 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig: 0.5 - 185 mm²
Anschlussposition: seitlich
Anzahl der Etagen: 1
Anzahl der Klemmstellen je Etage: 2
Ausführung elektrischer Anschluss 1: Schraubanschluss
Bemessungsstrom In: 353 A
Betriebstemperatur: -50 - 130 °C
Breite/Rastermass: 52.6 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
Etagen intern gebrückt: Ja
Farbe: grau
Höhe bei niedrigstbauender Montageart: 67
Länge: 94 mm
Werkstoff des Isolierkörpers: Thermoplast
