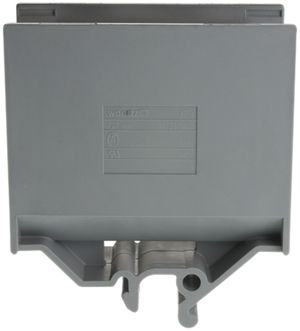

Borne de dérivation Woertz 70…120mm² 269A 800V vis 2×1 barre G gris
Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.
Se connecterNº ELDAS®158231137EAN:7611718203220WG.FG:15.10Unité d’emballage
5
Pièce
N° fabricant:3716GR
Description
Borne de dérivation Woertz , section de conducteur connectable unifilaire 70…120 mm², courant assigné In 269 A, tension assignée 800 V, type de raccordement électrique 1 raccordement à vis, type de raccordement électrique 2 raccordement à vis, nombre de reglettes à bornes par étage 2, nombre d'étages 1, mode de montage barre G, couleur gris, matériau du corps isolant matière thermoplastique, température de fonctionnement -60…105 °C, classe de combustibilité de la matière isolante selon UL94 V2, plaque de fermeture nécessaire, largeur 34 mm, hauteur 76 mm, profondeur 74 mm, pièces métalliques en laiton nickelé, couvercle coulissant pour conducteurs traversants, 4 encoches pour étiquette, porte-étiquette
Spécifications
- section de conducteur connectable sans embout de câble
- 70 - 120 mm²
- section de conducteur connectable avec embout de câble
- 70 - 120 mm²
- section de conducteur connectable unifilaire
- 70 - 120 mm²
- section de conducteur connectable multifilaire
- 70 - 120 mm²
- courant assigné In
- 269 A
- tension assignée
- 800 V
- type de raccordement électrique 1
- raccordement à vis
- type de raccordement électrique 2
- raccordement à vis
- nombre d'étages
- 1
- nombre de reglettes à bornes par étage
- 2
- mode de montage
- barre G
- matériau du corps isolant
- matière thermoplastique
- température de fonctionnement
- -60 - 105 °C
- largeur
- 34 mm
- hauteur
- 76 mm
- profondeur
- 74 mm
- version antidéflagrante approuvée Ex e
- Non
- plaque de fermeture nécessaire
- Oui
- couleur
- gris
- étages pontés interne
- Non
- classe de combustibilité de la matière isolante selon UL94
- 19705897
- Höhe bei niedrigstbauender Montageart
- 74
- classe de combustibilité de la matière d'isolation selon UL 94
- V2
- largeur/mesure de trame
- 34 mm
- longueur
- 76 mm
- position de raccordement
- latéral
- Catalogue Eldas
- Chapitre 4 / Page 137
