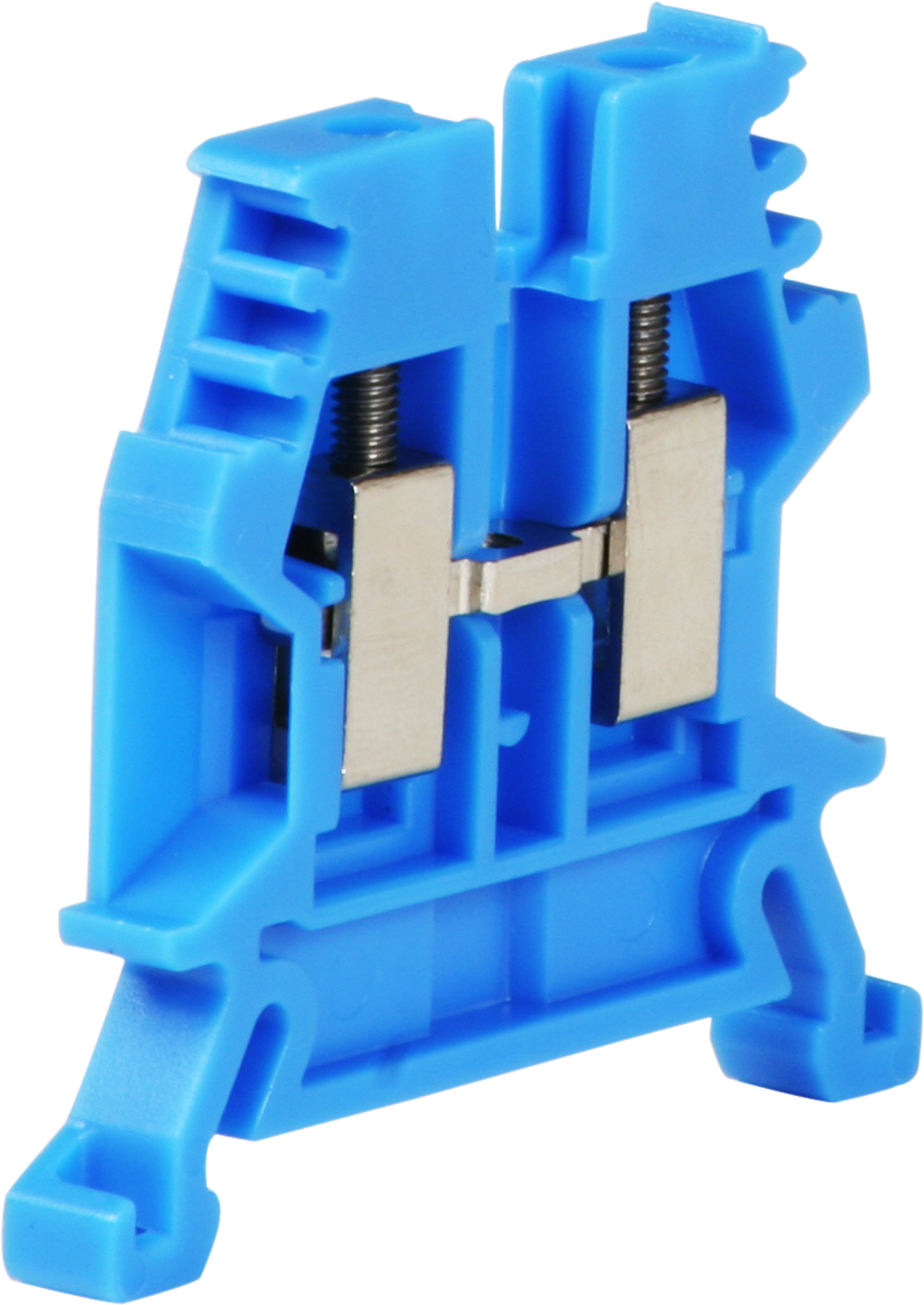

Borne de passage joignable Woertz 0.5…2.5mm² 24A 1000V vis 2×1 rail DIN 35mm bl

Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.

Nº ELDAS®158100157EAN:7611718201011WG.FG:15.10Unité d’emballage 50 Pièce N° fabricant:30150BL

Description

Borne de passage joignable Woertz , section de conducteur connectable unifilaire 0.5…2.5 mm², courant assigné In 24 A, tension assignée 1000 V, type de raccordement électrique 1 raccordement à vis, type de raccordement électrique 2 raccordement à vis, nombre de reglettes à bornes par étage 2, nombre d'étages 1, mode de montage rail DIN 35 mm, couleur bleu, matériau du corps isolant matière thermoplastique, température de fonctionnement -60…105 °C, classe de combustibilité de la matière isolante selon UL94 V2, plaque de fermeture nécessaire, largeur 5 mm, hauteur 36 mm, profondeur 45 mm, vis en acier, 4 encoches de chaque côté pour étiquettes, pour connexions transversales noyées

Accessoires

Pièce d'arrêt Woertz PA

Afficher les alternatives

158910037

Nº ELDAS® 158910037 Unité d’emballage 50 Pièce

Paroi de fermeture 2.5…4mm² gris

158108237

Nº ELDAS® 158108237 Unité d’emballage 100 Pièce

Paroi de séparation Woertz 2.5…4mm² gris

158107237

Nº ELDAS® 158107237 Unité d’emballage 100 Pièce

Pièce d'arrêt Woertz 6mm M3

158910067

Nº ELDAS® 158910067 Unité d’emballage 100 Pièce

Pièce de fermeture pour 158 430 137

158910137

Nº ELDAS® 158910137 Unité d’emballage 50 Pièce

Couvre-bornes pour 35mm² Woertz

158929277

Nº ELDAS® 158929277 Unité d’emballage 10 Pièce

Couvre-bornes Woertz pour 4 bornes

158927317

Nº ELDAS® 158927317 Unité d’emballage 10 Pièce

Couvre-bornes Woertz pour 6 bornes

158927337

Nº ELDAS® 158927337 Unité d’emballage 10 Pièce

Œillet de plombage 3.2mm M3 pour borne 2.5…10mm²

158941017

Nº ELDAS® 158941017 Unité d’emballage 100 Pièce

Etiquette de marquage RBE 5 5 cartes à 100 marquage A-Z

158957807

Nº ELDAS® 158957807 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage 1/0

158957117

Nº ELDAS® 158957117 Unité d’emballage 1 Carton

Couvre-bornes Woertz pour 5 bornes avec symbole avertiss.courant

158927327

Nº ELDAS® 158927327 Unité d’emballage 10 Pièce

Connexion transversale Woertz 81505/2, 2L, pour série 30150, 30903, 30973, 30111

158930107

Nº ELDAS® 158930107 Unité d’emballage 10 Pièce

Couvre-bornes Woertz pour 7 bornes

Afficher les alternatives

158927347

Nº ELDAS® 158927347 Unité d’emballage 10 Pièce

Couvre-bornes Woertz pour 8 bornes

Afficher les alternatives

158927357

Nº ELDAS® 158927357 Unité d’emballage 10 Pièce

Etiquette de marquage 5×9mm 10×1…10, 5 cartes à 100

158961307

Nº ELDAS® 158961307 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '0'

158957007

Nº ELDAS® 158957007 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '1'

158957017

Nº ELDAS® 158957017 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '2'

158957027

Nº ELDAS® 158957027 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '3'

158957037

Nº ELDAS® 158957037 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '4'

158957047

Nº ELDAS® 158957047 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '5'

158957057

Nº ELDAS® 158957057 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '6'

158957067

Nº ELDAS® 158957067 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '7'

158957077

Nº ELDAS® 158957077 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '8'

158957087

Nº ELDAS® 158957087 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage '9'

158957097

Nº ELDAS® 158957097 Unité d’emballage 1 Carton

Fiche de contrôle Woertz 2.8/4mm noir

158945527

Nº ELDAS® 158945527 Unité d’emballage 10 Pièce

Bande de recouvrement 6×280mm pour bornes 2.5mm²

158968007

Nº ELDAS® 158968007 Unité d’emballage 25 Pièce

Connexion transversale Woertz 81505/3, 3L, pour série 30150, 30903, 30973, 30111

158930117

Nº ELDAS® 158930117 Unité d’emballage 10 Pièce

Fiche de contrôle Woertz 2.8/4mm rouge

Afficher les alternatives

158945517

Nº ELDAS® 158945517 Unité d’emballage 10 Pièce

Râtelier de connexion Woertz 30790 10L, pour série 30150, 30903, 30973, …

158967107

Nº ELDAS® 158967107 Unité d’emballage 100 Pièce

Adaptateur de contrôle Woertz avec adaptateur rouge

158945617

Nº ELDAS® 158945617 Unité d’emballage 10 Pièce

Adaptateur de contrôle Woertz noir

158945627

Nº ELDAS® 158945627 Unité d’emballage 10 Pièce

Boulon de connexion Woertz 81505, pour borne série 30150, 30903, 30973, 30111

158922617

Nº ELDAS® 158922617 Unité d’emballage 100 Pièce

Bride de connexion Woertz 30408, 2L, pour série 30111, 30150, 30903, 30973, …

158910907

Nº ELDAS® 158910907 Unité d’emballage 50 Pièce

Connexion transversale Woertz 81505/10 10L pour série 30150, 30903, 30973, 30111

158930147

Nº ELDAS® 158930147 Unité d’emballage 10 Pièce

Connexion transversale Woertz 81505/4, 4L, pour série 30150, 30903, 30973, 30111

158930127

Nº ELDAS® 158930127 Unité d’emballage 10 Pièce

Connexion transversale Woertz 81505/5, 5L, pour série 30150, 30903, 30973, 30111

158930137

Nº ELDAS® 158930137 Unité d’emballage 10 Pièce

Etiquette de marquage 5×9mm 10×11…20, 5 cartes à 100

158961317

Nº ELDAS® 158961317 Unité d’emballage 1 Carton

Etiquette de marquage 5×9mm 10×21…30, 5 cartes à 100

158961327

Nº ELDAS® 158961327 Unité d’emballage 1 Carton

Etiquette de marquage 5×9mm 2×1…50, 5 cartes à 100

158961407

Nº ELDAS® 158961407 Unité d’emballage 1 Carton

Etiquette de marquage 5×9mm 2×51…100, 5 cartes à 100

158961417

Nº ELDAS® 158961417 Unité d’emballage 1 Carton

Etiquette de marquage 5×9mm 4×A-Z, 5 cartes à 100

158961597

Nº ELDAS® 158961597 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage 'L'

158957317

Nº ELDAS® 158957317 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 marquage 'N'

158957337

Nº ELDAS® 158957337 Unité d’emballage 1 Carton

Etiquette de marquage RBE 5 5 cartes à 100 sans marquage

158957107

Nº ELDAS® 158957107 Unité d’emballage 1 Carton

Paroi enfichable Woertz 2.5…4mm² blanc

Afficher les alternatives

158107037

Nº ELDAS® 158107037 Unité d’emballage 100 Pièce

Patte de connexion, bande à L=1m pour 2.5mm² sans boulon

158920657

Nº ELDAS® 158920657 Unité d’emballage 1 Pièce

Spécifications

section de conducteur connectable sans embout de câble: 0.5 - 2.5 mm²
section de conducteur connectable avec embout de câble: 0.5 - 2.5 mm²
section de conducteur connectable unifilaire: 0.5 - 2.5 mm²
section de conducteur connectable multifilaire: 0.5 - 2.5 mm²
courant assigné In: 24 A
tension assignée: 1000 V
type de raccordement électrique 1: raccordement à vis
type de raccordement électrique 2: raccordement à vis
nombre d'étages: 1
nombre de reglettes à bornes par étage: 2
mode de montage: rail DIN 35 mm
matériau du corps isolant: matière thermoplastique
température de fonctionnement: -60 - 105 °C
largeur: 5 mm
hauteur: 36 mm
profondeur: 45 mm
version antidéflagrante approuvée Ex e: Non
plaque de fermeture nécessaire: Oui
couleur: bleu
étages pontés interne: Non
classe de combustibilité de la matière isolante selon UL94: 19705897
Höhe bei niedrigstbauender Montageart: 45
classe de combustibilité de la matière d'isolation selon UL 94: V2
largeur/mesure de trame: 5 mm
longueur: 36 mm
position de raccordement: latéral
série: 30150
Catalogue Eldas: Chapitre 4 / Page 114
