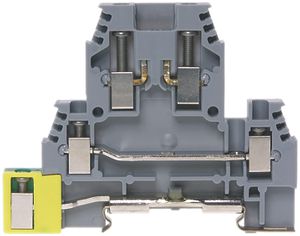

Borne de passage joignable WZ 0.5…2.5mm² 24A 500V vis 2×3 rail DIN/G TH35/G32 gr

Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.

Se connecter

Nº ELDAS®158139137
EAN:7611718221842
WG.FG:15.10Unité d’emballage 25 Pièce N° fabricant:30891

Description

Borne de passage joignable Woertz , section de conducteur connectable unifilaire 0.5…2.5 mm², courant assigné In 24 A, tension assignée 500 V, type de raccordement électrique 1 raccordement à vis, type de raccordement électrique 2 raccordement à vis, nombre de reglettes à bornes par étage 2, nombre d'étages 3, mode de montage rail DIN/G TH35/G32, couleur gris, matériau du corps isolant matière thermoplastique, température de fonctionnement -60…105 °C, classe de combustibilité de la matière isolante selon UL94 V2, plaque de fermeture nécessaire, largeur 6 mm, hauteur 53.5 mm, profondeur 75.2 mm, avec fonction de coupure, pour bornes série 30150, en polyamide 6/6, vis en acier inoxydable (A2), 2×3 encoches de chaque côté pour étiquettes, pour fiche à diode 30132, (158 946 647), fiche à fusible 30134, (158 946 307) ou fiche de sectionnement 3821, (158 946 617), (à commander séparément), sans connexion de protection, avec filetage central M3

Accessoires

Spécifications

section de conducteur connectable sans embout de câble
0.5 - 2.5 mm²
section de conducteur connectable avec embout de câble
0.5 - 2.5 mm²
section de conducteur connectable unifilaire
0.5 - 2.5 mm²
section de conducteur connectable multifilaire
0.5 - 2.5 mm²
courant assigné In
24 A
tension assignée
500 V
type de raccordement électrique 1
raccordement à vis
type de raccordement électrique 2
raccordement à vis
nombre d'étages
3
nombre de reglettes à bornes par étage
2
mode de montage
rail DIN/G TH35/G32
matériau du corps isolant
matière thermoplastique
température de fonctionnement
-60 - 105 °C
largeur
6 mm
hauteur
53.5 mm
profondeur
75.2 mm
version antidéflagrante approuvée Ex e
Non
plaque de fermeture nécessaire
Oui
couleur
gris
étages pontés interne
Non
classe de combustibilité de la matière isolante selon UL94
19705897
Höhe bei niedrigstbauender Montageart
75
classe de combustibilité de la matière d'isolation selon UL 94
V2
largeur/mesure de trame
6 mm
longueur
54 mm
position de raccordement
au-dessus de
série
30891
Catalogue Eldas
Chapitre 4 / Page 130

Téléchargements

Page produit du fabricant Déclaration REACH Conformité RoHS
