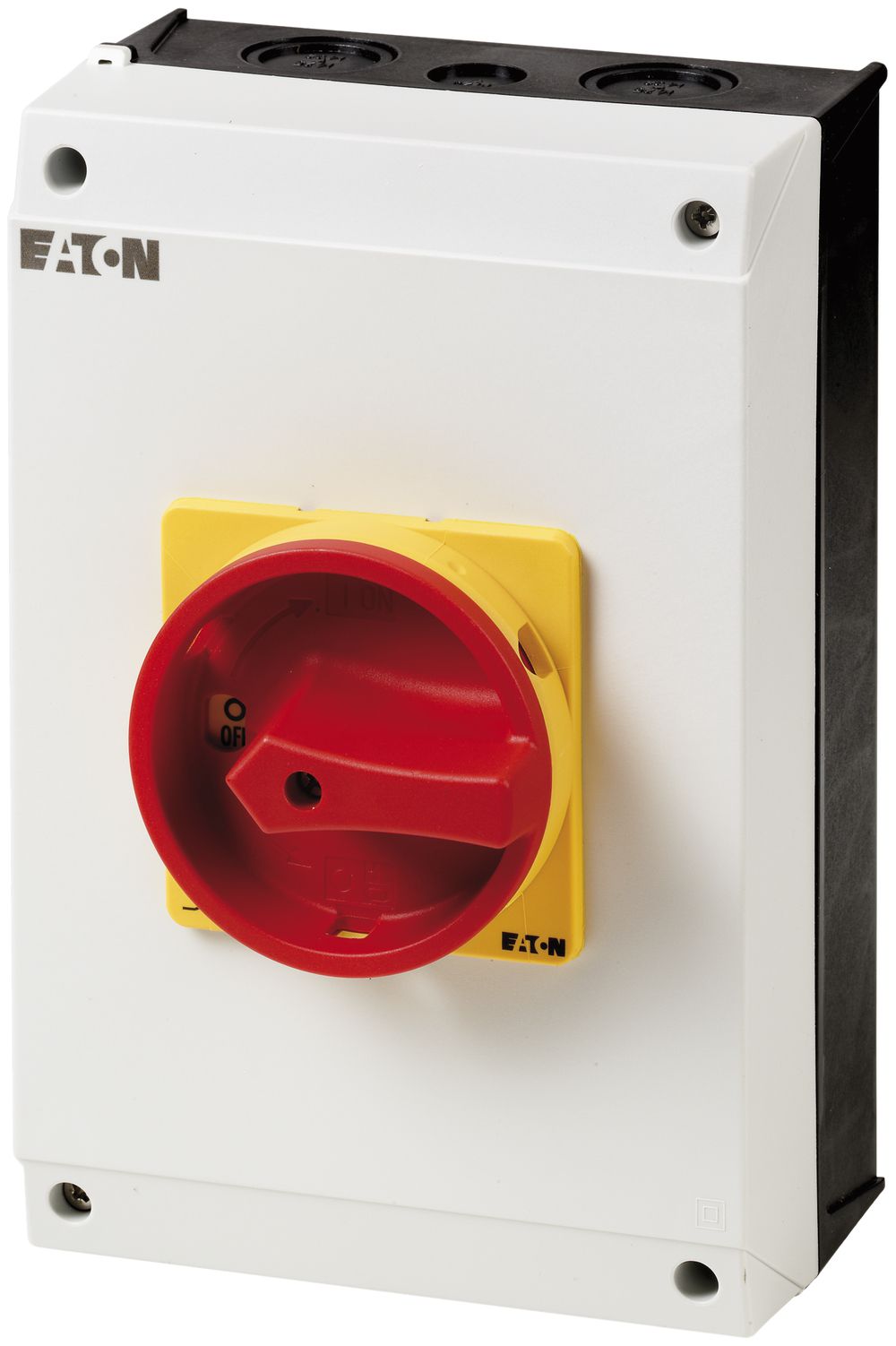

Interrupteur général AP ETN 63A, 3 pôles + N

Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.

Se connecter

Nº ELDAS®251472047
EAN:4015082072445
WG.FG:29.10Unité d’emballage 1 Pièce N° fabricant:207244
Herst.-Typ:T5B-3-8901/I4/SVB

Description

Interrupteur général Eaton T5B, 160×240 mm, 3 entrées en haut et en bas 1×M20 et 2×M25/32 enfonçables, angle de commutation 90°, 3 pôles + N

Accessoires

Alternatives

Spécifications

version interrupteur principal
Oui
version interrupteur de maintenance/de réparation
Oui
version interrupteur de sécurité
Non
version dispositif d'arrêt d'urgence
Oui
version inverseur
Non
tension de service nominale de mesure Ue max. à AC
690 V
tension de service assignée
690 - 690 V
courant permanent assigné Iu
63 A
courant permanent assigné à C-21, 400 V
63 A
puissance de service assignée à AC-3, 400 V
22 kW
résistance aux courant assigné de courte durée Icw
1.3 kA
puissance de service assignée à AC-23, 400V
30 kW
capacité de coupure à 400 V
30 kW
courant de court-circuit assigné conditionnel Iq
2 kA
nombre de pôles
4
nombre de contacts auxiliaires, ouvreurs
1
nombre de contacts auxiliaires, fermeurs
1
nombre de contacts auxiliaires, inverseurs
0
commande par moteur en option
Non
commande par moteur intégré
Non
déclencheur de tension en option
Non
type de construction d'appareil
appareil complet dans boîtier
convient pour montage au sol
Oui
convient pour fixation frontale à 4 trous
Non
convient pour fixation frontale centrale
Non
approprié pour montage dans distributeur
Non
approprié pour nappe
Non
couleur de l'élément d'actionnement
rouge
type d'élément d'actionnement
actionnement rotatif d'embrayage de porte
verrouillable
Oui
matériau du boîtier
matière synthétique
couleur de boîtier
gris
mode de raccordement de circuit principal
raccordement à vis
indice de protection (IP), côté frontal
IP65
largeur
160 mm
hauteur
204 mm
profondeur
240 mm
convient pour fixation au sol
Oui
