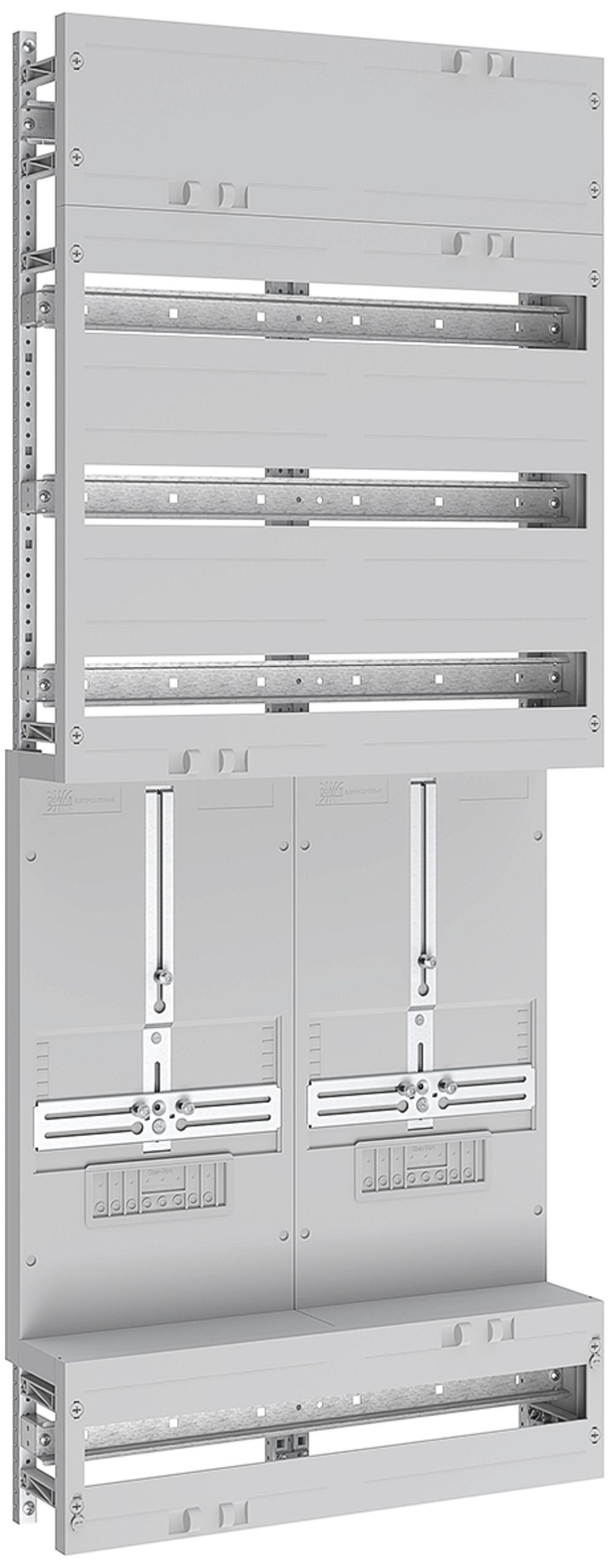

Montant complet SE Prisma XS 2 tableaux compt.2 parts 8 rangées 500×1200mm

Montant complet SE Prisma XS 2 tableaux compt.2 parts 8 rangées 500×1200mm

Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.

Nº ELDAS®834961709EAN:4015153761575WG.FG:24.61Unité d’emballage 1 Pièce N° fabricant:SZMK208Z01Herst.-Typ:8-SZMK208Z01

Description

Montant complet Schneider Electric Prisma XS, sans boîtier, avec set modulaire 1-rangée pour appareils modulaires et deux plaques de montage pour compteur (250 × 450 mm chacune) cote à cote, avec set modulaire 3-rangées pour appareils modulaires et set modulaire 1-rangée pour bornes, les rails DIN et les fentes DIN sont continus, sets modulaires et plaques de montages pour compteurs sont pré-montés sur la barre profilée (sans appareils ni câblage)

Accessoires

Bande de recouvrement SE Prisma XS RAL 9002, 10 pièces

Bande de recouvrement SE Prisma XS RAL 9002, 10 pièces

Afficher les alternatives

834399919

Nº ELDAS® 834399919 Unité d’emballage 1 Pièce

Vis SE Prisma XS pour couvercles, 4 pièces

Vis SE Prisma XS pour couvercles, 4 pièces

834999139

Nº ELDAS® 834999139 Unité d’emballage 1 Pièce

Pièce plombable SE Prisma XS pour vis de fermeture, 2 pièces

Pièce plombable SE Prisma XS pour vis de fermeture, 2 pièces

834990239

Nº ELDAS® 834990239 Unité d’emballage 1 Pièce

Support pour couvercle SE Prisma XS, 4 pièces

Support pour couvercle SE Prisma XS, 4 pièces

834990149

Nº ELDAS® 834990149 Unité d’emballage 1 Pièce

Bande de recouvrement SE Prisma XS verrouillable

Bande de recouvrement SE Prisma XS verrouillable

834399929

Nº ELDAS® 834399929 Unité d’emballage 1 Pièce

Borne de connexion N SE Prisma XS 6×2.5…16mm²/21×1.5…4mm²

Borne de connexion N SE Prisma XS 6×2.5…16mm²/21×1.5…4mm²

834370219

Nº ELDAS® 834370219 Unité d’emballage 1 Pièce

Borne de connexion NN SE Prisma XS 3×2.5…16mm²/10×1.5…4mm²

Borne de connexion NN SE Prisma XS 3×2.5…16mm²/10×1.5…4mm²

834370239

Nº ELDAS® 834370239 Unité d’emballage 1 Pièce

Borne de connexion PE SE Prisma XS 6×2.5…16mm²/21×1.5…4mm²

Borne de connexion PE SE Prisma XS 6×2.5…16mm²/21×1.5…4mm²

834370119

Nº ELDAS® 834370119 Unité d’emballage 1 Pièce

Borne de connexion PE/N SE Prisma XS 3×2.5…16mm²/10×1.5…4 mm²

Borne de connexion PE/N SE Prisma XS 3×2.5…16mm²/10×1.5…4 mm²

834370139

Nº ELDAS® 834370139 Unité d’emballage 1 Pièce

Jeu bande d'inscription SE Prisma XS, 10 pièces

Jeu bande d'inscription SE Prisma XS, 10 pièces

834920019

Nº ELDAS® 834920019 Unité d’emballage 1 Pièce

Jeu bande d'inscription SE Prisma XS, 9 pièces

Jeu bande d'inscription SE Prisma XS, 9 pièces

834920009

Nº ELDAS® 834920009 Unité d’emballage 1 Pièce

Paroi de séparation SE Prisma XS, PVC horiz.2-parts, pour profondeur 210 mm

Paroi de séparation SE Prisma XS, PVC horiz.2-parts, pour profondeur 210 mm

834399699

Nº ELDAS® 834399699 Unité d’emballage 1 Pièce

Paroi de séparation SE Prisma XS, PVC vert.8 rangées, pour profondeur 210 mm

Paroi de séparation SE Prisma XS, PVC vert.8 rangées, pour profondeur 210 mm

834399679

Nº ELDAS® 834399679 Unité d’emballage 1 Pièce

Paroi de séparation Schneider Electric Prisma XS, PVC horiz.2-p, p.prof.280 mm

Paroi de séparation Schneider Electric Prisma XS, PVC horiz.2-p, p.prof.280 mm

834399779

Nº ELDAS® 834399779 Unité d’emballage 1 Pièce

Passe câble SE Prisma XS, pour plaque de montage de compteur 3-points

Passe câble SE Prisma XS, pour plaque de montage de compteur 3-points

834390119

Nº ELDAS® 834390119 Unité d’emballage 1 Pièce

Plaque de montage média SE Prisma XS perforée, 494×190mm

Plaque de montage média SE Prisma XS perforée, 494×190mm

834343619

Nº ELDAS® 834343619 Unité d’emballage 1 Pièce

Plaque de montage média SE Prisma XS perforée, 494×310mm

Plaque de montage média SE Prisma XS perforée, 494×310mm

834347419

Nº ELDAS® 834347419 Unité d’emballage 1 Pièce

Plaque de montage média SE Prisma XS perforée, 494×50mm

Plaque de montage média SE Prisma XS perforée, 494×50mm

834342519

Nº ELDAS® 834342519 Unité d’emballage 1 Pièce

Porte-câble SE Prisma XS pour plaque de montage média, 10pièces

Porte-câble SE Prisma XS pour plaque de montage média, 10pièces

834399219

Nº ELDAS® 834399219 Unité d’emballage 1 Pièce

Porte-câble SE Prisma XS pour rail-DIN, 45×69mm 10pièces

Porte-câble SE Prisma XS pour rail-DIN, 45×69mm 10pièces

834399229

Nº ELDAS® 834399229 Unité d’emballage 1 Pièce

Vis de fixation de compteur SE Prisma XS 3-points

Vis de fixation de compteur SE Prisma XS 3-points

834999469

Nº ELDAS® 834999469 Unité d’emballage 1 Pièce

Spécifications

avec câblage: Non
version: à 1 étage
nombre de places de compteur: 2
compartiment de raccordement inférieur: avec rail DIN
nombre de rangées de distributeurs: 4
largeur: 500 mm
hauteur: 1200 mm
largeur en unités de division: 48
type de couvercle: fermé avec estampage
compartiment de raccordement: 150 mm
avec plaque de montage: Non
couleur: blanc
numéro RAL: 9002
indice de protection (IP): IP20
Programme: Schneider Electric Prisma XS
nombre de places SG: 0
nombre de places TSG: 0
Catalogue Eldas: Chapitre 13 / Page 77
