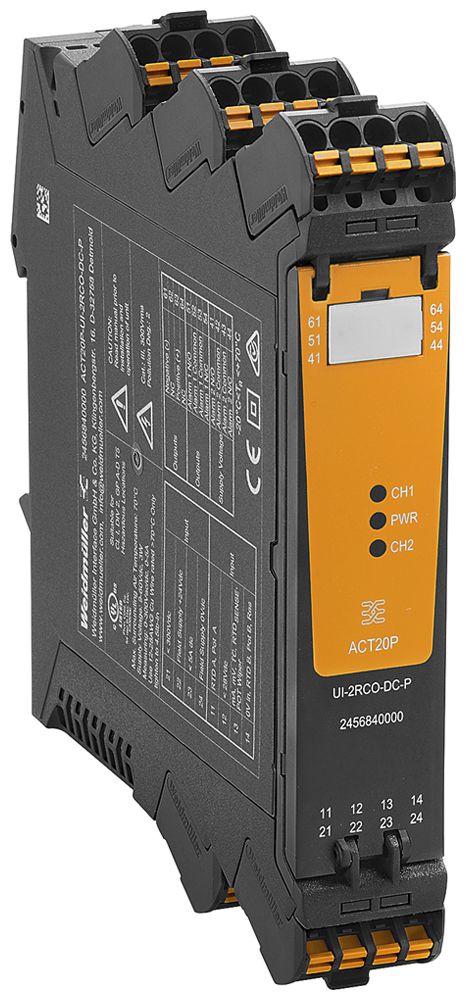

Relais de surveillance Weidmüller ACT20P-UI-2RCO-DC-P U/R/I/température 24VDC
Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.
Se connecterNº ELDAS®981950112EAN:4050118471779WG.FG:48.20Unité d’emballage
1
Pièce
N° fabricant:2456840000Herst.-Typ:ACT20P-UI-2RCO-DC-P
Description
Relais de surveillance Weidmüller ACT20P-UI-2RCO-DC-P, type d'alimentation passif, tension d'alimentation assignée DC 24 V, nombre de valeurs limites 2, nombre de circuits de sortie relais inverseur 2, courant de coupure 0.02 A, tension de commutation 250 V, mode de montage fixation à cliquet barre de support, hauteur 127.1 mm, largeur 22.5 mm, profondeur 113.6 mm, pour la surveillance de la tension, du courant, de la résistance et de la température, 2×sortie relais, configuration avec logiciel FDT/DTM ou via l'affichage à 7 segments par bouton-poussoir et encodeur rotatif sur l'appareil lui-même, nécessite un adaptateur de configuration CBX200 USB
Spécifications
- type d'alimentation
- passif
- fréquence de service assignée
- 50 - 60 Hz
- tension d'alimentation assignée DC
- 24 - 24 V
- nombre de connectivités d'entrée -60 mV ... +60 mV
- 0
- nombre de connectivités d'entrée -100 mV ... +100 mV
- 0
- nombre de connectivités d'entrée -300 mV ... +300 mV
- 0
- nombre de connectivités d'entrée -500 mV ... +500 mV
- 0
- nombre de connectivités d'entrée -1 V ... +1 V
- 0
- nombre de connectivités d'entrée -2 V ... +2 V
- 0
- nombre de connectivités d'entrée -2,5 V ... +2,5 V
- 0
- nombre de connectivités d'entrée -5 V ... +5 V
- 0
- nombre de connectivités d'entrée -10 V ... +10 V
- 0
- nombre de connectivités d'entrée -20 V ... +20 V
- 0
- nombre de connectivités d'entrée 0 mV ... 60 mV
- 0
- nombre de connectivités d'entrée 0 mV ... 100 mV
- 0
- nombre de connectivités d'entrée 0 mV ... 200 mV
- 0
- nombre de connectivités d'entrée 0 mV ... 300 mV
- 0
- nombre de connectivités d'entrée 0 mV ... 500 mV
- 0
- nombre de connectivités d'entrée 0 V ... 1 V
- 0
- nombre de connectivités d'entrée 0 V ... 2 V
- 1
- nombre de connectivités d'entrée 0 V ... 2,5 V
- 1
- nombre de connectivités d'entrée 0 V ... 5 V
- 1
- nombre de connectivités d'entrée 0 V ... 10 V
- 1
- nombre de connectivités d'entrée 0 V ... 20 V
- 1
- nombre de connectivités d'entrée 0 V ... 24 V
- 1
- nombre de connectivités d'entrée 0 V ... 30 V
- 1
- nombre de connectivités d'entrée 1 V ... 5 V
- 0
- nombre de connectivités d'entrée 2 V ... 10 V
- 0
- nombre de connectivités d'entrée +5 V ... -5 V
- 0
- nombre de connectivités d'entrée +10 V ... -10 V
- 0
- nombre de connectivités d'entrée 5 V ... 0 V
- 0
- nombre de connectivités d'entrée 5 V ... 1 V
- 0
- nombre de connectivités d'entrée 10 V ... 0 V
- 0
- nombre de connectivités d'entrée 10 V ... 2 V
- 0
- nombre de connectivités d'entrée 0 mA ... 5 mA
- 1
- nombre de connectivités d'entrée 0 mA ... 10 mA
- 1
- nombre de connectivités d'entrée 0 mA ... 20 mA
- 1
- nombre de connectivités d'entrée 4 mA ... 20 mA
- 1
- nombre de connectivités d'entrée -5 mA ... +5 mA
- 0
- nombre de connectivités d'entrée -10 mA ... +10 mA
- 0
- nombre de connectivités d'entrée -20 mA ... +20 mA
- 0
- nombre de connectivités d'entrée 20 mA ... 0 mA
- 0
- nombre de connectivités d'entrée 20 mA ... 4 mA
- 0
- nombre de valeurs limites
- 2
- tension de coupure
- 250 V
- courant de coupure
- 0.02 A
- nombre de circuits de sortie relais fermeur
- 0
- nombre de circuits de sortie relais inverseur
- 2
- nombre de circuits de sortie transistor libres de potentiel
- 0
- nombre de circuits de sortie transistor pnp
- 0
- nombre de circuits de sortie transistor npn
- 0
- nombre de circuits de sortie transistor antivalent
- 0
- nombre de connectivités de sortie 0 mA ... 20 mA
- 0
- nombre de connectivités de sortie 4 mA ... 20 mA
- 0
- sortie de détecteur de brouillage
- Oui
- sécurité intrinsèque selon EN 60947-5-6 NAMUR
- Non
- séparation galvanique entre entrée et sortie
- Oui
- SIL selon IEC 61508
- sans
- hauteur
- 127.1 mm
- largeur
- 22.5 mm
- profondeur
- 113.6 mm
- tolerance de tension d'entrée
- 5 %
- absorbtion de puissance
- 1.5 W
- type de construction d'appareil
- 19729178
- type de raccordement électrique
- raccordement à ressort
- mode de montage
- fixation à cliquet barre de support
- indice de protection (IP)
- IP20
- indice de protection (NEMA)
- 1
