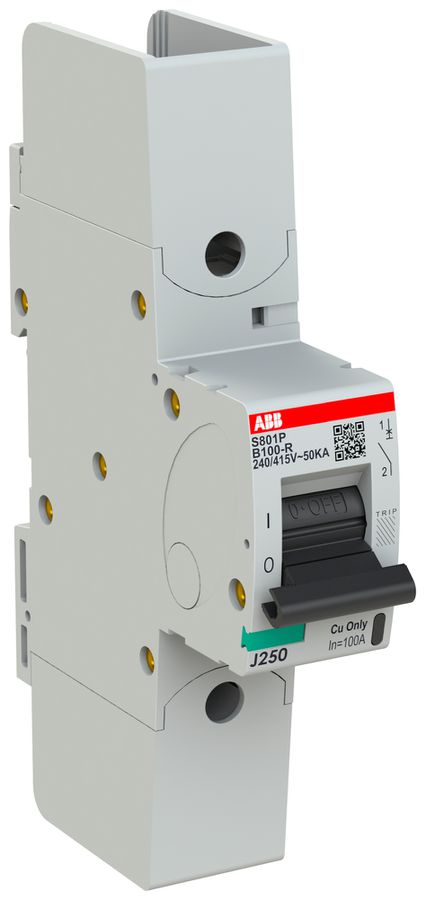

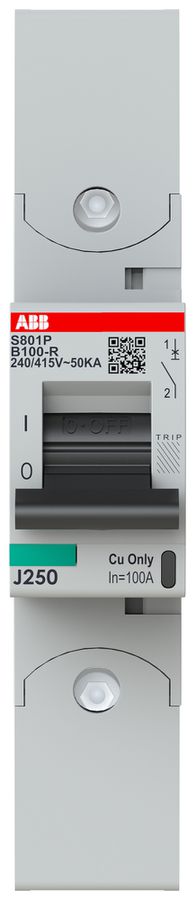

Disgiuntore ABB S801P-B100-R 1P 230V B-100A 50kA 1.5UM

Effettua il login per poter utilizzare il carrello della spesa e completare gli ordini.

Accedere

N. ELDAS®807760112
EAN:7612271517472
WG.FG:22.30Unità di imballaggio: 1 Pezzo Nr. produttore:2CCG001278R0001
Herst.-Typ:S801P-B100-R

Descrizione

Disgiuntore ABB S801P-B100-R, numero di poli (totale) 1, numero di poli protetti 1, tensione nominale 230 V, tipo di tensione AC/DC, corrente nominale 100 A, caratteristica di intervento B, potere di interruzione nominale Icn secondo EN 60898 a 230 V 15 kA, potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V 50 kA, potere di interruzione nominale Icn secondo EN 60898 a 400 V 15 kA, potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V 50 kA, larghezza in unità di suddivisione 1.5, tipo di collegamento elettrico capocorda

Accessori

Specifiche tecniche

profondità di incasso
82.5 mm
caratteristica di intervento
B
numero di poli (totale)
1
numero di poli protetti
1
corrente nominale
100 A
tensione nominale
230 V
tensione di isolamento nominale Ui
690 V
resistenza nominale a tensione ad impulso (Uimp)
6 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V
15 kA
tipo di tensione
AC/DC
potere di interruzione nominale Icn secondo EN 60898 a 400 V
15 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
50 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V
50 kA
frequenza
50 - 60 Hz
potenza dissipata
8 W
classe di limitazione energetica
3
montaggio a incasso
No
conduttore neutro a commutazione
No
categoria di sovratensione
3
grado di inquinamento
3
dispositivi supplementari possibili
Si
larghezza in unità di suddivisione
1.5
grado di protezione (IP)
IP20
temperatura ambiente durante il funzionamento
-25 - 60 °C
sezione conduttore collegabile multifilare
1 - 50 mm²
sezione conduttore collegabile unifilare
1 - 70 mm²
antideflagrante
No

Scarica

Pagina prodotto del produttore Dichiarazione REACH Istruzioni di montaggio Conformità RoHS Dichiarazione DOC CE (Declaration of Conformity CE) Dichiarazione PEP (Product Environmental Profile)
