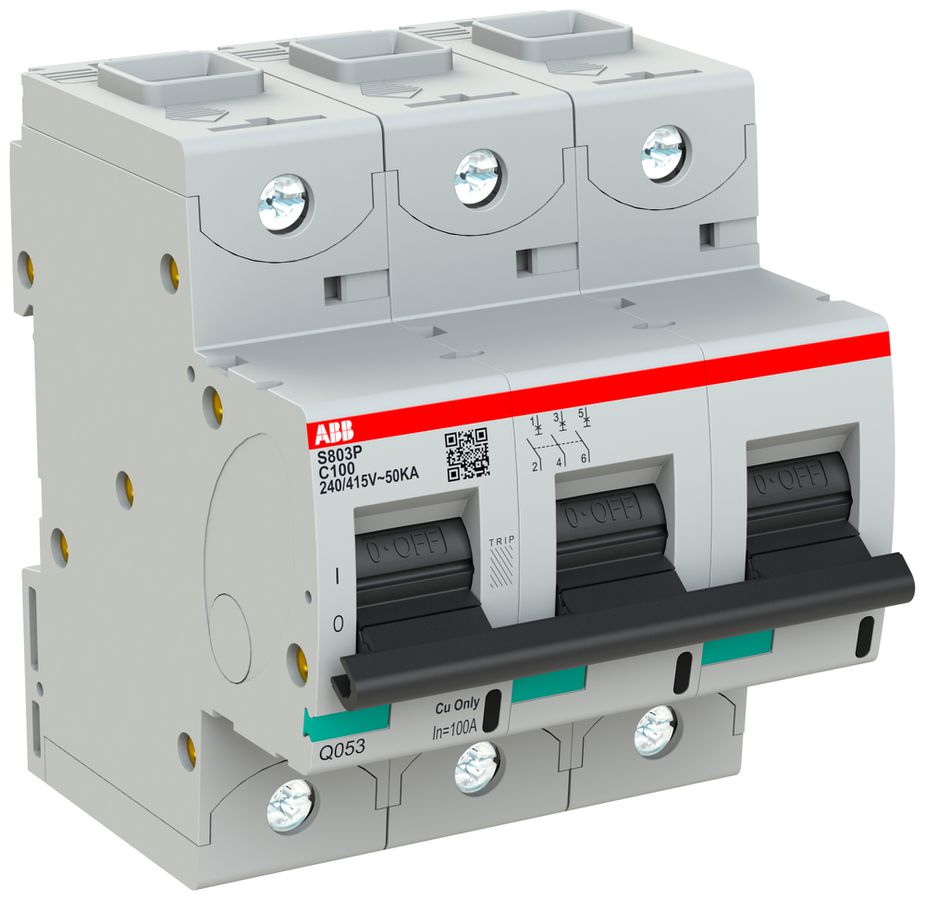

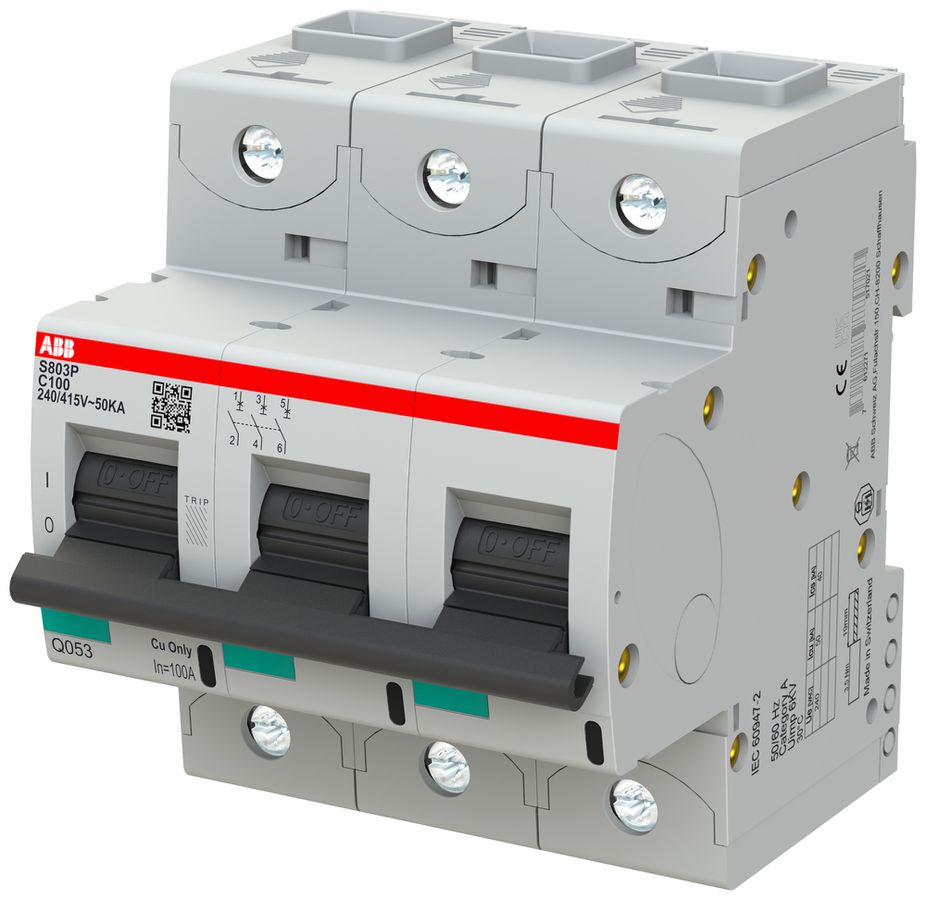

Disgiuntore ABB S803P-C100 3P 400V C-100A 50kA 4.5UM

Effettua il login per poter utilizzare il carrello della spesa e completare gli ordini.

Accedere

N. ELDAS®807762202
EAN:7612271517021
WG.FG:22.30Unità di imballaggio: 1 Pezzo Nr. produttore:2CCG001233R0001
Herst.-Typ:S803P-C100

Descrizione

Disgiuntore ABB S803P-C100, numero di poli (totale) 3, numero di poli protetti 3, tensione nominale 400 V, tipo di tensione AC/DC, corrente nominale 100 A, caratteristica di intervento C, potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V 50 kA, potere di interruzione nominale Icn secondo EN 60898 a 400 V 15 kA, potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V 50 kA, larghezza in unità di suddivisione 4.5, tipo di collegamento elettrico morsetto a vite

Accessori

Specifiche tecniche

profondità di incasso
82.5 mm
caratteristica di intervento
C
numero di poli (totale)
3
numero di poli protetti
3
corrente nominale
100 A
tensione nominale
400 V
tensione di isolamento nominale Ui
690 V
resistenza nominale a tensione ad impulso (Uimp)
6 kV
tipo di tensione
AC/DC
potere di interruzione nominale Icn secondo EN 60898 a 400 V
15 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
50 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V
50 kA
frequenza
50 - 60 Hz
potenza dissipata
24 W
classe di limitazione energetica
3
montaggio a incasso
No
conduttore neutro a commutazione
No
categoria di sovratensione
3
grado di inquinamento
3
dispositivi supplementari possibili
Si
larghezza in unità di suddivisione
4.5
grado di protezione (IP)
IP20
temperatura ambiente durante il funzionamento
-25 - 60 °C
sezione conduttore collegabile multifilare
1 - 50 mm²
sezione conduttore collegabile unifilare
1 - 70 mm²
antideflagrante
No

Scarica

Pagina prodotto del produttore Dichiarazione REACH Istruzioni di montaggio Conformità RoHS Dichiarazione DOC CE (Declaration of Conformity CE) Dichiarazione PEP (Product Environmental Profile)
