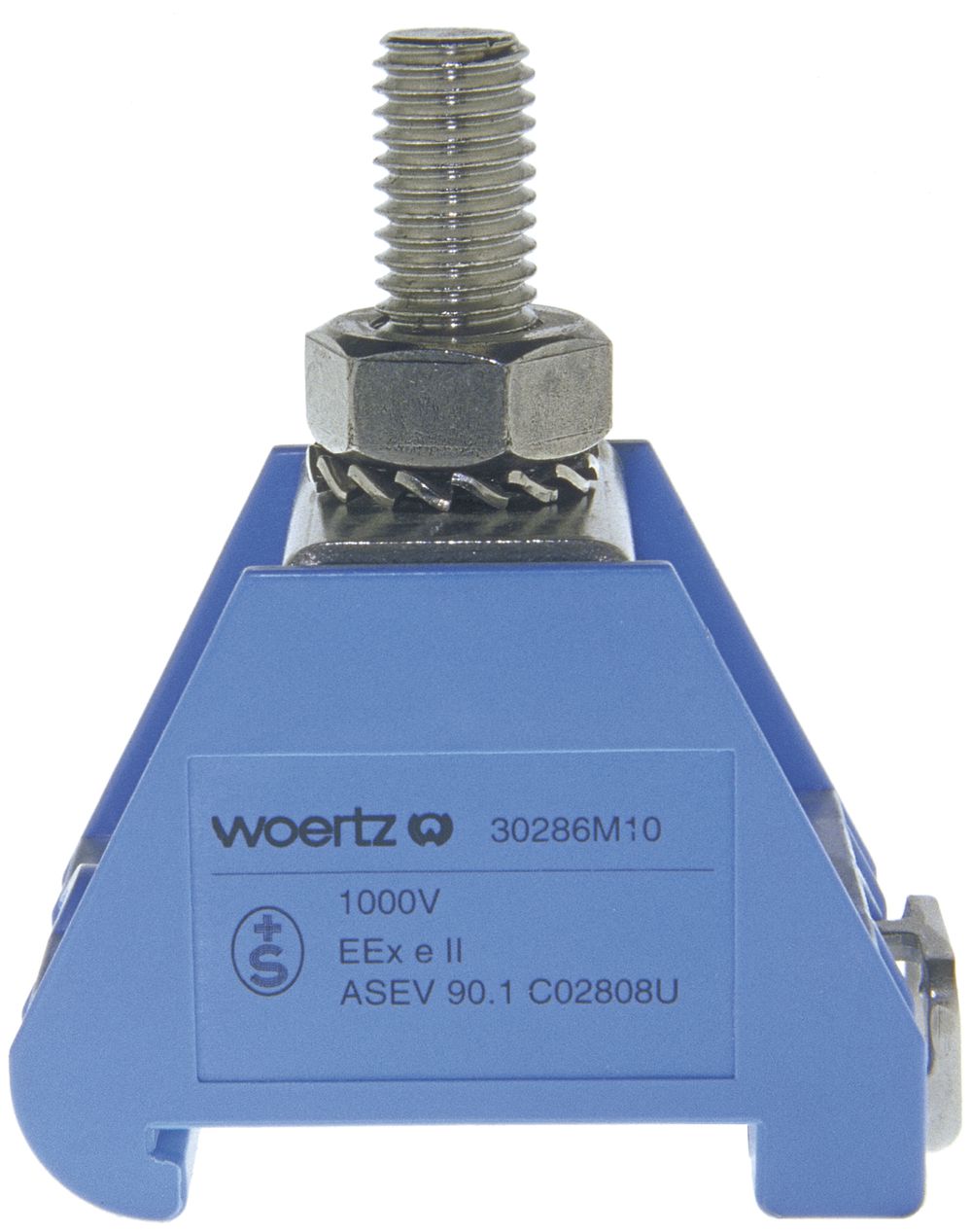

Morsetto di passaggio componibile WZ 150mm² 285A 750V bullone 1×1 DIN 35mm bl
Effettua il login per poter utilizzare il carrello della spesa e completare gli ordini.
AccedereN. ELDAS®158841357EAN:7611718204531WG.FG:15.10Unità di imballaggio:
10
Pezzo
Nr. produttore:30286M10BL
Descrizione
Morsetto di passaggio componibile Woertz , sezione conduttore collegabile unifilare 150 mm², corrente nominale In 285 A, tensione nominale 750 V, tipo di collegamento elettrico 1 raccordo a bullone, tipo di collegamento elettrico 2 raccordo a bullone, numero di punti di fissaggio per ogni piano 1, numero di piani 1, modo di montaggio guida DIN 35 mm, colore blu, materiale del corpo isolante materiale termoplastico, temperatura d’esercizio -60…105 °C, classe di infiammabilità del materiale isolante secondo UL94 V2, piastra di chiusura necessaria, larghezza 38 mm, altezza 57 mm, profondità 63 mm, bulloni e raccordi metallici in acciaio inox (A2), bulloni M10
Accessori
:strip_icc():strip_exif()/pim/89/89e33441-9285-42ae-85b8-ac9bd99f0b1a.jpg)
:strip_icc():strip_exif()/pim/61/611f4a44-7ad8-4bfa-b6a6-df2ce1d8c2c7.jpg)
N. ELDAS®
158870037
Unità di imballaggio:
50
Pezzo
:strip_icc():strip_exif()/pim/51/51ad396f-01ba-4396-ae57-939b8bbaf74e.jpg)
N. ELDAS®
158870137
Unità di imballaggio:
50
Pezzo
Specifiche tecniche
- sezione conduttore collegabile a filo sottile senza bussola d'estremità
- 150 - 150 mm²
- sezione conduttore collegabile a filo sottile con bussola d'estremità
- 150 - 150 mm²
- sezione conduttore collegabile unifilare
- 150 - 150 mm²
- sezione conduttore collegabile multifilare
- 150 - 150 mm²
- corrente nominale In
- 285 A
- tensione nominale
- 750 V
- tipo di collegamento elettrico 1
- raccordo a bullone
- tipo di collegamento elettrico 2
- raccordo a bullone
- numero di piani
- 1
- numero di punti di fissaggio per ogni piano
- 1
- modo di montaggio
- guida DIN 35 mm
- materiale del corpo isolante
- materiale termoplastico
- temperatura d’esercizio
- -60 - 105 °C
- larghezza
- 38 mm
- altezza
- 57 mm
- profondità
- 63 mm
- versione antideflagrante approvata Ex e
- No
- piastra di chiusura necessaria
- Si
- colore
- blu
- piani interni esclusi con ponte
- No
- classe di infiammabilità del materiale isolante secondo UL94
- 19705897
- Höhe bei niedrigstbauender Montageart
- 63
- classe di infiammabilità del materiale isolante secondo UL 94
- V2
- larghezza/dimensione modulare
- 38 mm
- lunghezza
- 57 mm
- posizione di collegamento
- laterale
- serie
- 30286
- Catalogo Eldas
- Capitolo 4 / Pagina 135
