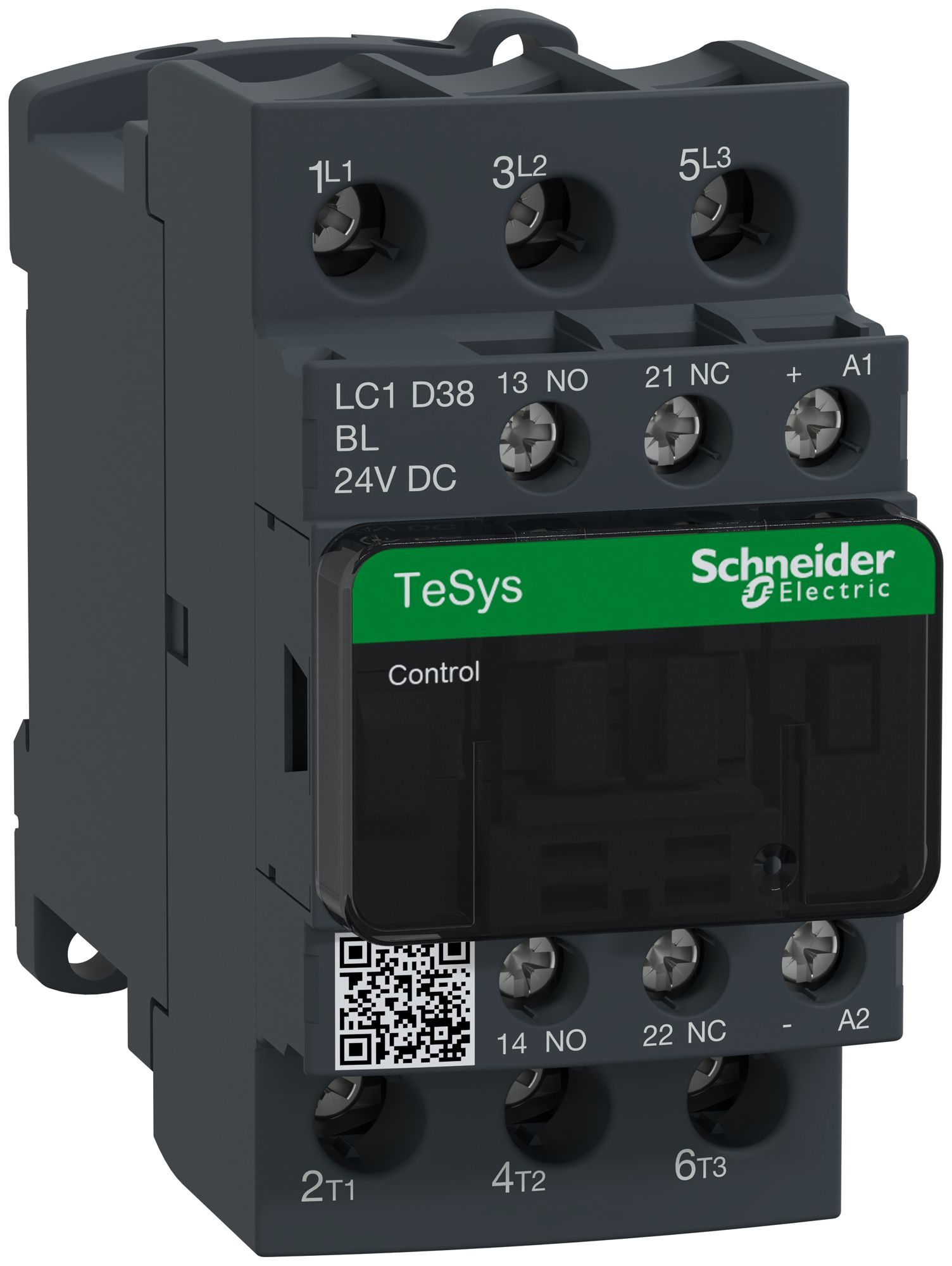

Schütz Schneider Electric LC1 38A 24V 1S+1Ö

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:514500152
EAN:3389110361896
WG.FG:24.52Verpackungseinheit: 15 Stk Herst.-Nr.:LC1D38BL

Beschreibung

Schütz Schneider Electric TeSys LC1 D38, EN 60947-1 /-4-1, U ≤ 690 V AC, 45×85×101 mm, Hilfskontakte fest eingebaut, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, mittlere Leistungsaufnahme bei Uc 2.2 W

Modellvarianten

Spezifikationen

Bemessungssteuerspeisespannung bei DC
24 - 24 V
Spannungsart zur Betätigung
DC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schliesser als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
38 A
Bemessungsbetriebsleistung bei AC-3, 400 V
18.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
18 A
Bemessungsbetriebsleistung bei AC-4, 400 V
7.5 kW
Anzahl der Hilfskontakte als Schliesser
1
Anzahl der Hilfskontakte als Öffner
1
Geeignet für Reiheneinbau
Nein
Breite
45 mm
Höhe
85 mm
Tiefe
101 mm
Eldas-Katalog
Kapitel 9 / Seite 68

Downloads

REACH-Deklaration RoHS-Konformität
