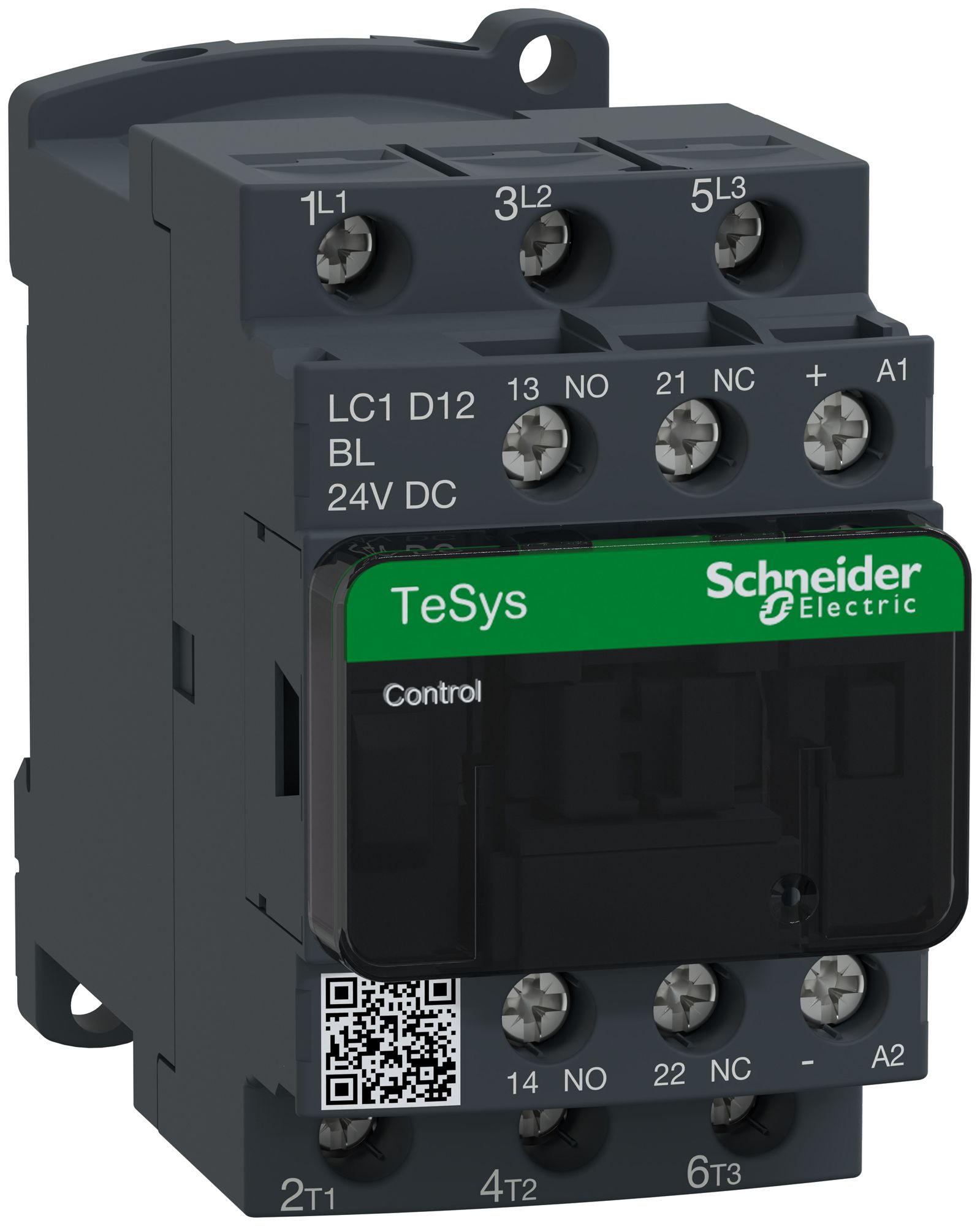

Schütz Schneider Electric LC1D12BL 24VDC 1S+1Ö 12A TeSys

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:514500112
EAN:3389110361469
WG.FG:24.52Verpackungseinheit: 15 Stk Herst.-Nr.:LC1D12BL

Beschreibung

Schütz Schneider Electric TeSys LC1 D12, EN 60947-1 /-4-1, U ≤ 690 V AC, 45×77×86 mm, Hilfskontakte fest eingebaut, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, mittlere Leistungsaufnahme bei Uc 2.2 W

Modellvarianten

Spezifikationen

Bemessungssteuerspeisespannung bei DC
24 - 24 V
Spannungsart zur Betätigung
DC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schliesser als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
12 A
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
7.5 A
Bemessungsbetriebsleistung bei AC-4, 400 V
3 kW
Anzahl der Hilfskontakte als Schliesser
1
Anzahl der Hilfskontakte als Öffner
1
Geeignet für Reiheneinbau
Nein
Breite
45 mm
Höhe
77 mm
Tiefe
86 mm
Eldas-Katalog
Kapitel 8 / Seite 86

Downloads

REACH-Deklaration RoHS-Konformität
