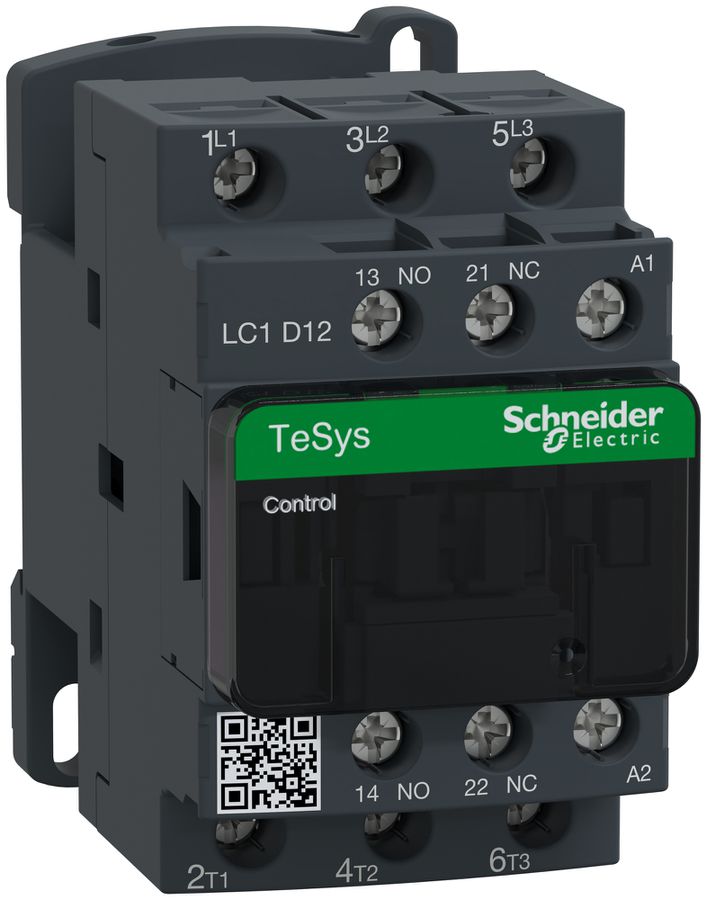

Schütz Schneider Electric LC1D12P7 230V/50/60Hz 1S+1Cont.12A TeSys

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden

ELDAS®-Nr:514400327
EAN:3389110349306
WG.FG:24.52Verpackungseinheit: 20 Stk Herst.-Nr.:LC1D12P7

Beschreibung

Schütz Schneider Electric TeSys, EN 60947-1 /-4-1, 3L zum Schalten von Motoren ≤ 7.5 kW bei 400 V, (-20/+10 %), 2 Hilfskontakte, Un ≤ 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, aufschnappbar auf Profilschiene EN 50022-35, 45×77×86 mm

Modellvarianten

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz
230 - 230 V
Bemessungssteuerspeisespannung AC 60 Hz
230 - 230 V
Spannungsart zur Betätigung
AC
Anzahl der Öffner als Hauptkontakte
0
Anzahl der Schliesser als Hauptkontakte
3
Anschlussart Hauptstromkreis
Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
12 A
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
7.5 A
Bemessungsbetriebsleistung bei AC-4, 400 V
3 kW
Anzahl der Hilfskontakte als Schliesser
1
Anzahl der Hilfskontakte als Öffner
1
Geeignet für Reiheneinbau
Nein
Breite
45 mm
Höhe
77 mm
Tiefe
86 mm
Eldas-Katalog
Kapitel 8 / Seite 90
